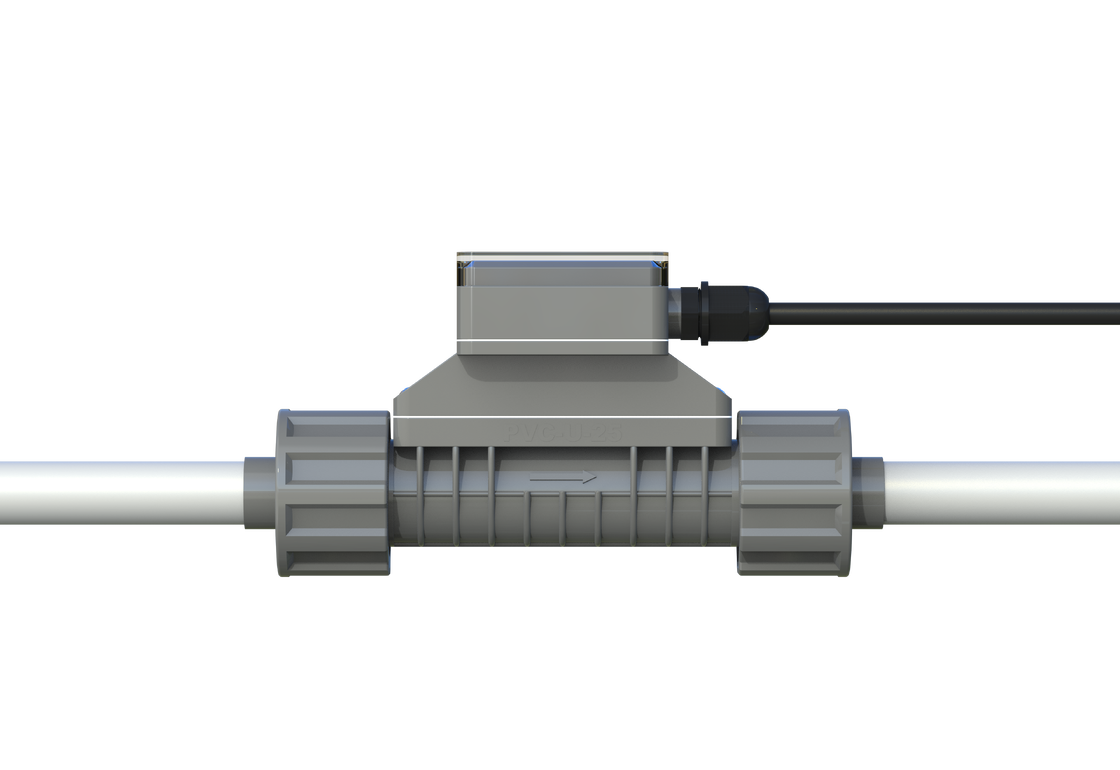

Name: FL101 ultradźwiękowy przepływomierz zaciskowy do wody lodowej
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: FL101

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Zasilacz 24 V DC Przepływomierz ultradźwiękowy z zaciskiem, Interfejs komunikacyjny RS485 Przepływomierz ultradźwiękowy wbudowany w linię, Dokładność ±1


Zasilanie:	24 V prądu stałego	Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zakres przepływu:	0,1 m/s ~ 10 m/s	Dokładność:	±1,0%
Zakres średnic rur:	OD20,OD25,OD32,OD40	Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°

Zasilanie:	24 V prądu stałego
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zakres przepływu:	0,1 m/s ~ 10 m/s
Dokładność:	±1,0%
Zakres średnic rur:	OD20,OD25,OD32,OD40
Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°

FL101 ultradźwiękowy przepływomierz zaciskowy do wody lodowej

FL101 Ultradźwiękowy przepływomierz z obejmą do wody lodowej

Przegląd produktu

FL101 Ultradźwiękowy przepływomierz in-line

FL101 został zaprojektowany specjalnie do pomiaru przepływu różnych cieczy w rurociągach, umożliwiając pomiar przepływu w czasie rzeczywistym w procesach produkcyjnych. Urządzenie generuje sygnały cyfrowe, analogowe i inne, ułatwiając pomiar i kontrolę procesów produkcyjnych.

W związku z wymaganiami dotyczącymi modernizacji przemysłu, instrumenty potrzebują bogatych wyjść do osiągnięcia automatyzacji. Tradycyjne przepływomierze często mają ograniczone wyjścia, które nie spełniają potrzeb na miejscu i wymagają wymiany w oryginalnych pozycjach. Flo-Instruments wprowadził przepływomierz in-line charakteryzujący się pełną prostą konstrukcją rury bez strat ciśnienia, podwójnym połączeniem złączkowym i prostą instalacją.

Kluczowe korzyści

Zaawansowana technologia pomiarowa

Wbudowany zaawansowany chip pomiarowy z rozdzielczością czasową do 20 ps

Czteroliniowy wyświetlacz OLED
Dane/sygnał/chwilowe/skumulowane dane
Wyraźna widoczność w słabym oświetleniu i przy słabym świetle

Przyjazny interfejs użytkownika

Innowacyjna metoda menu z listą rozwijaną

Cztery przyciski dotykowe ułatwiające konfigurację
Przełączanie języka uproszczonego/tradycyjnego/angielskiego

Solidna konstrukcja

Stopień ochrony IP66
Struktura formowania wtryskowego
Podwójne połączenie złączkowe dla łatwej i niezawodnej instalacji

Wymiary produktu

Model	Nominalna średnica rury	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Jednostka: mm

Uwaga:"L" to długość odcinka rury odciętego podczas instalacji; "D" to średnica zewnętrzna zainstalowanego odcinka rury.

Kompatybilne media

Od momentu wprowadzenia na rynek produkt ten jest szeroko stosowany w branży urządzeń czyszczących. Ze względu na prostą instalację i obsługę, a także niezawodne parametry pomiarowe, jest on stale promowany w nowych branżach.

Główne branże: półprzewodniki, żywność, medycyna, woda pitna, detergenty, druk i farbowanie, produkty chemiczne itp.

Przykłady mierzonych mediów:

Rozcieńczony kwas siarkowy
Alkohol
Węglowodór
Alkohol
Chlorek sodu
Węglan sodu
Trietyloamina
Etylenodiamina
Tlenek propylenu itp.

W miarę ekspansji rynku stale odkrywamy więcej mierzalnych mediów. Zachęcamy użytkowników do dzielenia się dodatkowymi zastosowaniami, aby pomóc nam w ciągłym wzbogacaniu i ulepszaniu naszych produktów.

Określenie mierzalnych mediów:

Przepływ medium w rurociągu jest stabilny
Ciśnienie utrzymuje się na poziomie 0,3 MPa
Nie powstaną bąbelki (kawitacja) spowodowane przepływem

Zmierzono wiele innych mediów - zapraszamy do konsultacji w sprawie konkretnych zastosowań.

Specyfikacje techniczne

Nazwa produktu	FL101 Ultradźwiękowy przepływomierz in-line
Dokładność	±1,0% (0,3 m/s ~ 5,0 m/s)
Prędkość przepływu	0,1 m/s ~ 10,0 m/s
Liniowość	±1,0% (0,3 m/s - 5,0 m/s)
Powtarzalność	0,40%
Czas reakcji	500 ms
Wyświetlacz ekranu	1,54'' 240*240 IPS LCD obrót o 360° (dla łatwego odczytu)
Język menu	Chiński uproszczony/Chiński tradycyjny/Angielski
Jednostka wyświetlania	Obsługuje wybór jednostek metrycznych i imperialnych, m³/h, LPM, ml/min, GPM, LPH, domyślną jednostką fabryczną jest LPM
Wyświetlane dane	Przepływ chwilowy, prędkość przepływu chwilowego, objętość netto skumulowana, objętość skumulowana pojedyncza, maksymalna wartość dzienna, minimalna wartość dzienna, objętość skumulowana dzienna/miesięczna/roczna
Sumator	7-cyfrowy sumator przepływu
Dane skumulowane	10 lat 64 miesiące 64 dni
Klawisz operacyjny	Cztery przyciski dotykowe
Bateria kalendarza	CR1220
Zasilanie	24VDC@3W
Wyjście analogowe	4-20mA, maksymalne obciążenie 600Ω
Interfejs komunikacyjny	RS485, obsługa protokołu ModBus RTU
Wyjście przekaźnikowe	(Opcjonalnie) 30VDC@1A, częstotliwość przełączania poniżej 2Hz
Media	Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%), itp.
Poziom ochrony	IP66
Metoda instalacji	Odcinki rur są zintegrowane, a rury PVC-U są łączone za pomocą złączek (złączek wsuwanych)
Rozmiar rury	OD20 (DN15-1/2"), OD25 (DN20-3/4"), OD32 (DN25-1"), OD40 (DN32-1-1/4")
Materiał odcinka rury	UPVC
Temperatura medium	0°C-60°C
Temperatura robocza	-10°C-50°C
Wilgotność otoczenia	Wilgotność względna 0%-95%, bez kondensacji
Dopuszczalna lepkość	<300CST (mm²/s)
Długość kabla	Standard: 2m (6,6 stopy). Można przedłużyć do 20m (66 stóp)

Instrukcja instalacji

Krok 1: Cięcie rury

Zgodnie z wymaganiami wyboru miejsca instalacji, odciąć odcinek rury w miejscu instalacji.

Krok 2: Włożyć nakrętki do rury

Odkręcić dwie nakrętki od miernika i włożyć je do rury.

Krok 3: Klejenie złączek rur

Nałożyć klej PVC na dwie złączki rur na przyrządzie i włożyć je do rur.

Krok 4: Zamontować przepływomierz

Umieścić miernik pośrodku i dokręcić nakrętkę, aby zakończyć instalację; zwrócić uwagę na kierunek przepływu podczas instalacji.

Krok 5: Włączyć zasilanie i uruchomić

Podłączyć drugi koniec kabla do zasilacza 24V DC, włączyć zasilanie i obserwować.

Opakowanie i akcesoria

Informacje o zamawianiu

FL101	Kod	Zakres rozmiarów rur [DN i cal i OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Kod	Tryb wyjścia
1	4-20mA, RS485, przekaźnik

Kod	Długość kabla
L	6,6 stopy (2m) (Jeśli nie wybrano, będzie domyślnie)
L+	Na życzenie inne długości

Kompletny przykład informacji o zamawianiu: FL101 | A | 1 | L
