Name: ST502 zacisk na ultradźwiękowym przepływom ciepłej wody
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen

Nazwa handlowa: Flo-Instru

Orzecznictwo: CE; ISO9001

Numer modelu: ST502

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Przepływomierz ultradźwiękowy o średnicy rury DN25-DN5000, Przepływomierz cęgowy z zasilaniem 24 V DC, Powtarzalność 0


Wyjście:	4-20MA, wyjście impulsu OCT, wyjście przekaźnika, RS-232 / RS-485, RTD Temp. wejście	Zasilanie:	24 V prądu stałego
Rozmiar rury:	DN25-DN5000	Temperatura przetworników:	-40℉ ~ +140℉ (-40℃~+60℃)
Powtarzalność:	0,15%	zakres prędkości:	0,03 ~±40 stóp/s (0,01 ~±12 m/s)

Wyjście:	4-20MA, wyjście impulsu OCT, wyjście przekaźnika, RS-232 / RS-485, RTD Temp. wejście
Zasilanie:	24 V prądu stałego
Rozmiar rury:	DN25-DN5000
Temperatura przetworników:	-40℉ ~ +140℉ (-40℃~+60℃)
Powtarzalność:	0,15%
zakres prędkości:	0,03 ~±40 stóp/s (0,01 ~±12 m/s)

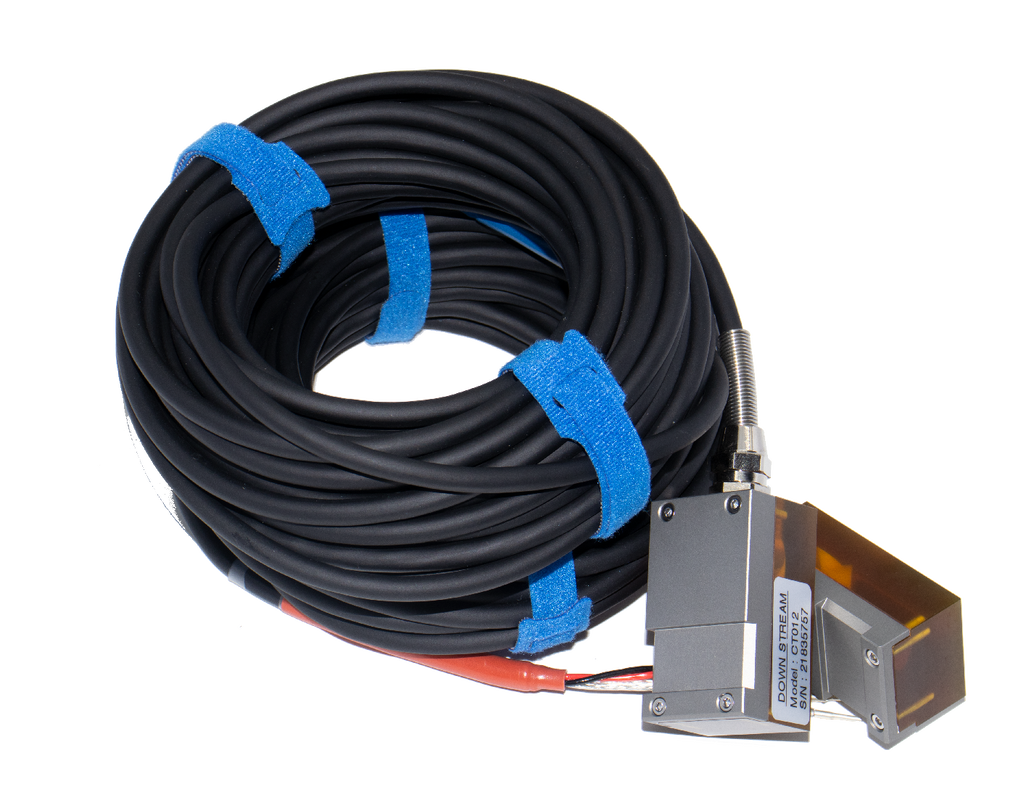

ST502 zacisk na ultradźwiękowym przepływom ciepłej wody

ST502 Ultradźwiękowy przepływomierz z zaciskiem do gorącej wody

Przegląd produktu

Ultradźwiękowy przepływomierz ST502 wykorzystuje metodę czasu przejścia do pomiaru przepływu cieczy w systemach przemysłowych, dostarczając dane o przepływie z wysoką dokładnością za pomocą przetworników zaciskowych, które nigdy nie mają kontaktu z płynem.

Kluczowe cechy

Mierzy rzeczywisty przepływ i całkowite zużycie różnych cieczy
Proces obróbki CNC z technologią magnetycznego otwierania pokrywy
Adaptacyjne algorytmy przetwarzania sygnału dla trudnych warunków przepływu
Wyraźny wyświetlacz LCD z funkcją alarmu i łatwą obsługą
Dwukierunkowy pomiar przepływu za pomocą ultradźwiękowej technologii czasu przejścia
Wbudowana karta SD 2G do analizy historycznych danych przepływu
Prosty system menu do szybkiej konfiguracji

Zasada pomiaru - technologia TVT

Technologia TVT (Transit-Time Vortex) łączy ultradźwięki czasu przejścia ze zjawiskiem wirowania, zapewniając niezrównaną dokładność i wszechstronność w ultradźwiękowym pomiarze przepływu.

Urządzenie wykorzystuje przetworniki ultradźwiękowe zainstalowane na zewnętrznej stronie rury. Jeden przetwornik wysyła impulsy w dół strumienia z przepływem, podczas gdy drugi wysyła w górę strumienia przeciwko przepływowi. Różnica czasu między sygnałami jest proporcjonalna do prędkości przepływu.

Specyfikacje wydajności

Parametr	Specyfikacja
Zakres prędkości	0.03 ~ ±40 stóp/s (0.01 ~ ±12 m/s)
Dokładność	±0.5%
Rozmiar rury	1"~200" (25mm~5000mm)
Powtarzalność	0.15% wartości mierzonej
Liniowość	±1.0%
Kompatybilność płynów	Woda, woda morska, olej, alkohol...
Materiał rury	PVC, stal nierdzewna, stal węglowa, miedź...

Specyfikacje funkcji

Cecha	Specyfikacja
Komunikacja	ModBus RS485
Wyjście analogowe	4~20mA, obciążenie max 750Ω
Wyjście impulsowe	0~9999Hz, OCT
Wyjście przekaźnikowe	max 1Hz (1A@125V AC lub 2A@30V DC)
Zasilanie	24V DC/1A max
Zakres temperatury	-40°F~140°F (-40°C~60°C)
Wilgotność	Do 99% RH, bez kondensacji

Wymiary produktu

Nadajnik

Przetwornik standardowy

Przetwornik wysokotemperaturowy

Przetwornik ultrawysokotemperaturowy

Wyświetlacz produktu

Funkcje komunikacji i wyjść

ST502 oferuje wiele opcji komunikacji i wyjść do bezproblemowej integracji z systemami sterowania przemysłowego, umożliwiając pozyskiwanie danych w czasie rzeczywistym i zdalne monitorowanie.

Podsumowanie możliwości wyjściowych

Typ wyjścia	Funkcja	Przykłady zastosowań
RS485 (Modbus)	Komunikacja cyfrowa	Zdalne monitorowanie, SCADA, integracja systemów
4-20mA	Wejście/wyjście analogowe	Wejście PLC, sprzężenie zwrotne procesu, systemy DCS
Impuls OCT	Wyjście sumowania przepływu	Kontrolery wsadowe, liczniki energii, rejestratory przepływu
Przekaźnik	Wyjście alarmowe/sterujące	Wyzwalanie alarmów, sterowanie zaworami/pompami, ochrona bezpieczeństwa przepływu

Schemat połączeń

Metody instalacji

Metoda V

Standardowa metoda zapewniająca dokładne odczyty dla średnic rur od 25 mm do 400 mm (1"~16"). Wymaga prawidłowej instalacji przetworników na osi rury z równym rozstawem.

Metoda Z

Wykorzystuje bezpośrednio transmitowane sygnały z mniejszym tłumieniem. Nadaje się do średnic rur od 100 mm do 3000 mm (4"~120").

Metoda N

Fale dźwiękowe przechodzą przez płyn dwukrotnie i odbijają się trzykrotnie od ścian rury. Nadaje się do małych średnic rur, poprawiając dokładność poprzez wydłużenie odległości przejścia.

Metoda W

Fale dźwiękowe przechodzą przez płyn czterokrotnie i odbijają się czterokrotnie od ścian rury. Nadaje się do bardzo małych rur (średnice poniżej 50 mm, 2").
