Name: ST502 zacisk na przepływometerze oleju
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen

Nazwa handlowa: Flo-Instru

Orzecznictwo: CE; ISO9001

Numer modelu: ST502

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Przepływomierz ultradźwiękowy zasilany napięciem stałym 24 V, Przepływomierz cęgowy o średnicach rur DN25-DN5000, Powtarzalność 0


Wyjście:	4-20MA, wyjście impulsu OCT, wyjście przekaźnika, RS-232 / RS-485, RTD Temp. wejście	Rozmiar rury:	DN25-DN5000
Temperatura przetworników:	-40℉ ~ +140℉ (-40℃~+60℃)	Zasilanie:	24 V prądu stałego
Powtarzalność:	0,15%	zakres prędkości:	0,03 ~±40 stóp/s (0,01 ~±12 m/s)

Wyjście:	4-20MA, wyjście impulsu OCT, wyjście przekaźnika, RS-232 / RS-485, RTD Temp. wejście
Rozmiar rury:	DN25-DN5000
Temperatura przetworników:	-40℉ ~ +140℉ (-40℃~+60℃)
Zasilanie:	24 V prądu stałego
Powtarzalność:	0,15%
zakres prędkości:	0,03 ~±40 stóp/s (0,01 ~±12 m/s)

ST502 zacisk na przepływometerze oleju

ST502 Przepływomierz z zaciskami do oleju

Przegląd produktu

ST502 Ultrasonic Flowmeter wykorzystuje metody czasu tranzytowego do pomiaru przepływu płynu w systemach przemysłowych, dostarczając wysokiej dokładności dane przepływowe za pomocą przetworników, które nigdy nie stykają się z płynem.

Kluczowe cechy

Pomiary rzeczywistego przepływu i całkowitego zużycia różnych płynów
Proces obróbki CNC z technologią otwartej pokrywy magnetycznej
Algorytmy przetwarzania sygnału adaptacyjne dla trudnych warunków przepływu
Wyraźny wyświetlacz LCD z funkcją alarmową i łatwą obsługą
Pomiar przepływu dwukierunkowego przy użyciu technologii ultradźwiękowej czasu tranzytu
Wbudowana karta SD 2G do analizy danych przepływu historycznego
Prosty system menu do szybkiej konfiguracji

Zasada pomiaru - technologia TVT

Technologia TVT (Transit-Time Vortex) łączy w sobie ultradźwięki w czasie tranzytu z zjawiskiem rozlewu wirów, zapewniając niezrównaną dokładność i wszechstronność w pomiarach przepływu ultradźwięków.

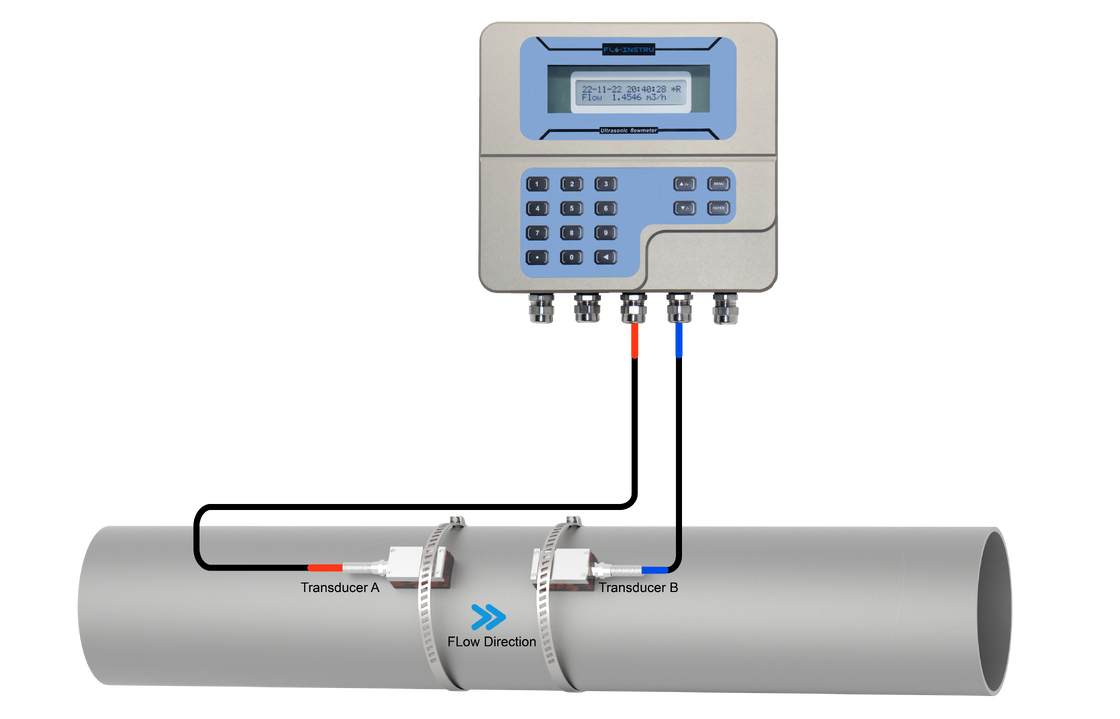

Urządzenie wykorzystuje przetworniki ultradźwiękowe zainstalowane na zewnątrz rury.Różnica czasu między sygnałami jest proporcjonalna do prędkości przepływu.

Specyfikacje działania

Parametry	Specyfikacja
Zakres prędkości	00,03 ~ ± 40 stóp/s (0,01 ~ ± 12 m/s)
Dokładność	± 0,5%
Wielkość rur	"~ 200" (25mm~5000mm)
Powtarzalność	0.15% wartości zmierzonej
Liniowość	±1,0%
Kompatybilność płynów	Woda, woda morska, olej, alkohol...
Materiał rury	PVC, stal nierdzewna, stal węglowa, miedź...

Specyfikacje funkcji

Cechy	Specyfikacja
Komunikacja	ModBus RS485
Wyjście analogowe	4~20mA, maksymalne obciążenie 750Ω
Wydajność impulsu	0~9999Hz, OCT
Wyjście przekaźnika	maks 1 Hz (1A@125V AC lub 2A@30V DC)
Zasilanie	24V DC/1A maksymalnie
Zakres temperatury	-40°F~140°F (-40°C~60°C)
wilgotność	Do 99% RH, nie kondensujące

Wymiary produktu

Przekaźnik

Normalny przetwornik

Przetwornik o wysokiej temperaturze

Przemiennik ultra wysokiej temperatury

Wyświetlacz produktu

Funkcje komunikacyjne i wyjściowe

ST502 oferuje wiele możliwości komunikacji i wyjścia dla płynnej integracji z systemami sterowania przemysłowego, umożliwiając pozyskiwanie danych w czasie rzeczywistym i zdalne monitorowanie.

Podsumowanie możliwości produkcji

Rodzaj wyjścia	Funkcja	Przykłady zastosowań
RS485 (Modbus)	Komunikacja cyfrowa	Telemonitorowanie, SCADA, integracja systemów
4-20mA	Analogiczne wejście/wyjście	Wprowadzenie PLC, sprzężenie zwrotne procesów, systemy DCS
TPZ Puls	Wynik łączenia przepływów	Urządzenia sterujące partiami, liczniki energii, rejestratory przepływów
Relaj	Wyjście alarmowe/regulacyjne	Alarmy wyzwalające, zawory/pompy sterujące, ochrona bezpieczeństwa przepływu

Diagram okablowania

Metody instalacji

Metoda V Standardowa metoda zapewniająca dokładne odczyty dla średnic rur od 25 mm do 400 mm (1" ~ 16"). Wymaga odpowiedniej instalacji przetwornika w linii środkowej rury z równym odstępem.
Metoda Z Wykorzystuje bezpośrednio przesyłane sygnały z mniejszą tłumieniem.
N metoda Fale dźwiękowe przechodzą przez płyn dwa razy i odbijają się trzy razy od ścian rur.
Metoda W Fale dźwiękowe przechodzą przez płyn cztery razy i odbijają się cztery razy od ścian rur.
