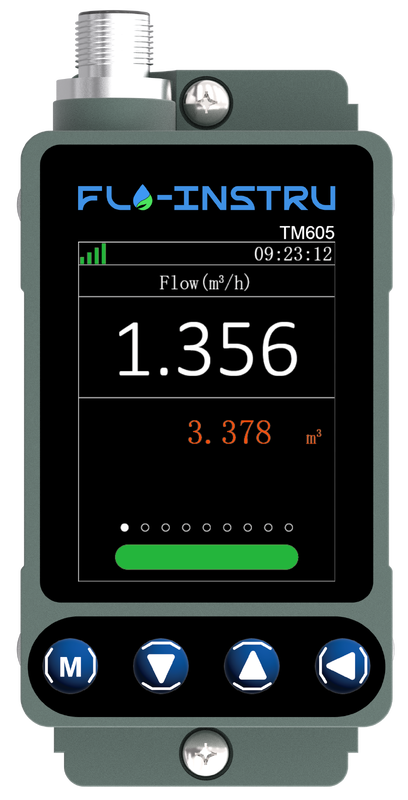

TM605 Kompaktowy ultradźwiękowy przepływomierz z konstrukcją z zaciskiem, wyświetlaczem OLED i komunikacją RS485

Name: TM605 Kompaktowy ultradźwiękowy przepływomierz z konstrukcją z zaciskiem, wyświetlaczem OLED i komunikacją RS485
Brand: Flo-Instruments Co., Ltd
SKU: TM605
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: TM605

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:

Wyświetlacz:	Ekran wyświetlacza OLED 320*240 z matrycą punktową	Zasilanie:	24 V prądu stałego
Zakres średnic rur:	DN6～DN100	Interfejs komunikacyjny:	Interfejs komunikacyjny RS485, obsługa protokołu Modbus
Zakres przepływu:	0,1 m/s ~ ±5 m/s (0,328 stóp/s ~ ±16 stóp/s)	Dokładność:	± 2%

Wyświetlacz:	Ekran wyświetlacza OLED 320*240 z matrycą punktową
Zasilanie:	24 V prądu stałego
Zakres średnic rur:	DN6～DN100
Interfejs komunikacyjny:	Interfejs komunikacyjny RS485, obsługa protokołu Modbus
Zakres przepływu:	0,1 m/s ~ ±5 m/s (0,328 stóp/s ~ ±16 stóp/s)
Dokładność:	± 2%

TM605 Kompaktowy ultradźwiękowy przepływomierz z konstrukcją z zaciskiem, wyświetlaczem OLED i komunikacją RS485

System zarządzania klimatyzacją i klimatyzacją budynków z kompaktowymi ultradźwiękowymi przepływami TM605

Przegląd produktu

TM605 Compact Ultrasonic Flow Meter to kompaktowy ultradźwiękowy przepływomierz przeznaczony do systemów automatyki budynków,zapewnienie zwiększonej kontroli aplikacji HVAC i zarządzania budynkiem.

Opis produktu

TM605 to zintegrowany ultradźwiękowy przepływomierz zaprojektowany specjalnie dla małych i średnich średnic rur.Wykorzystanie ultradźwiękowej zasady metody różnicy czasu tranzytu, TM605 wysyła i odbiera sygnały ultradźwiękowe przez swoje czujniki.różnica pomiarów w górnym i dolnym zakresie umożliwia dokładne obliczenia przepływu i prędkości.

Korzyści i cechy

Unikalny projekt konstrukcji:Określona konstrukcja magnetyczna ze stali umożliwia automatyczne zablokowanie przycisku podczas montażu.
Kolorowy ekran wyświetlania:Zawiera popularny wyświetlacz IPS LCD dla łatwego odczytu danych, nawet w środowiskach o niskim oświetleniu.
Grafika przepływu/kolumny:Wyposażony w wykres kolumny przepływu całkowitego/temperatury oraz wykres krzywej przepływu w czasie rzeczywistym w celu wyraźnej wizualizacji zmian przepływu w czasie rzeczywistym.
Wyświetlacz temperatury:Wbudowana sonda temperatury znajdująca się na dole urządzenia wyświetlającego mierzy temperaturę ścian rur w czasie rzeczywistym podczas przepływu cieczy, wyświetlana w interfejsie danych przepływu/prędkości.
Opcja menu:Prosta konfiguracja i zmiany parametrów za pomocą czterech klawiszy.
Kompatybilne różne materiały i płyny:Jednostka TM605 może mierzyć zarówno rury metalowe i plastikowe, jak i wodę i olej poprzez opcje menu.

Specyfikacje techniczne

Specyfikacja	Szczegóły
Prędkość	0.328 stóp/s±16 stóp/s (0,1m/s±5m/s)
Dokładność	± 2,0%
Wielkość rur	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Kompatybilność z płynami	Woda zwykła, woda morska, woda chłodna/gorąca, alkohol itp.
Materiał rury	PVC, stal nierdzewna, stal węglowa, miedź itp.
Zasilanie	24 V prądu stałego, maksymalnie 500 mA
Komunikacja	Wsparcie protokołu MODBUS, RS485
Wyjście analogowe	4-20mA, maksymalnie 750Ω
Wyjście alarmu	Funkcja alarmu relaju, górnej i dolnej granicy OCT
Wyświetlacz	Ekran OLED 320*240 macierzy kropkowej
Panel kluczowy	Cztery przyciski dotykowe
Jednostka przepływu	Wsparcie wyboru jednostki metrycznej: Metry sześcienne ((m3), Litry ((l), Gallony USA ((gal)
Jednostka czasu	/godzinę, /minę (zazwyczaj fabryczny: metr sześcienny na godzinę)
Dodatkowe cechy	Codzienny, miesięczny i roczny łączny przepływ
Zakres temperatury	Środowisko: 32°F+122°F (0°C+50°C) Płyn: 32F+122F (0°C+50°C)
Wilgotność otoczenia	RH 0·95%, brak kondensacji
Materiały mieszkaniowe	Stopy aluminium, obróbka CNC
Poziom ochrony	IP54
Długość kabla	6.6ft (2m) standard

Tabela referencyjna zakresu rozmiarów rur i zakresu przepływu

Średnica	DN	Calowanie	Zakres średnicy (mm)	Min (m3/h)	Maksymalna (m3/h)	Min (L/min)	Maksymalny (L/min)
Φ9.53	DN6	1/8"	9-12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4"	12-15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15-18	0.09	3.0	1.5	49
Φ20	DN15	1/2"	18-21	0.06	3.2	1.1	53
Φ25	DN20	3/4"	21-28	0.11	5.7	1.9	94
Φ32	DN25	1 "	28-36	0.18	8.8	2.9	147
Φ40	DN32	1-1/4"	36-44	0.29	14	4.8	241
Φ50	DN40	1-1/2"	44-52	0.45	23	7.5	377
Φ63	DN50	2"	52-66	0.71	35	12	589
Φ75	DN65	2 i pół.	66-80	1.2	60	20	995
Φ90	DN80	3 cm	80-95	1.8	90	30	1508
Φ110	DN100	4"	100-115	2.8	141	47	2356

Obrazy produktów
