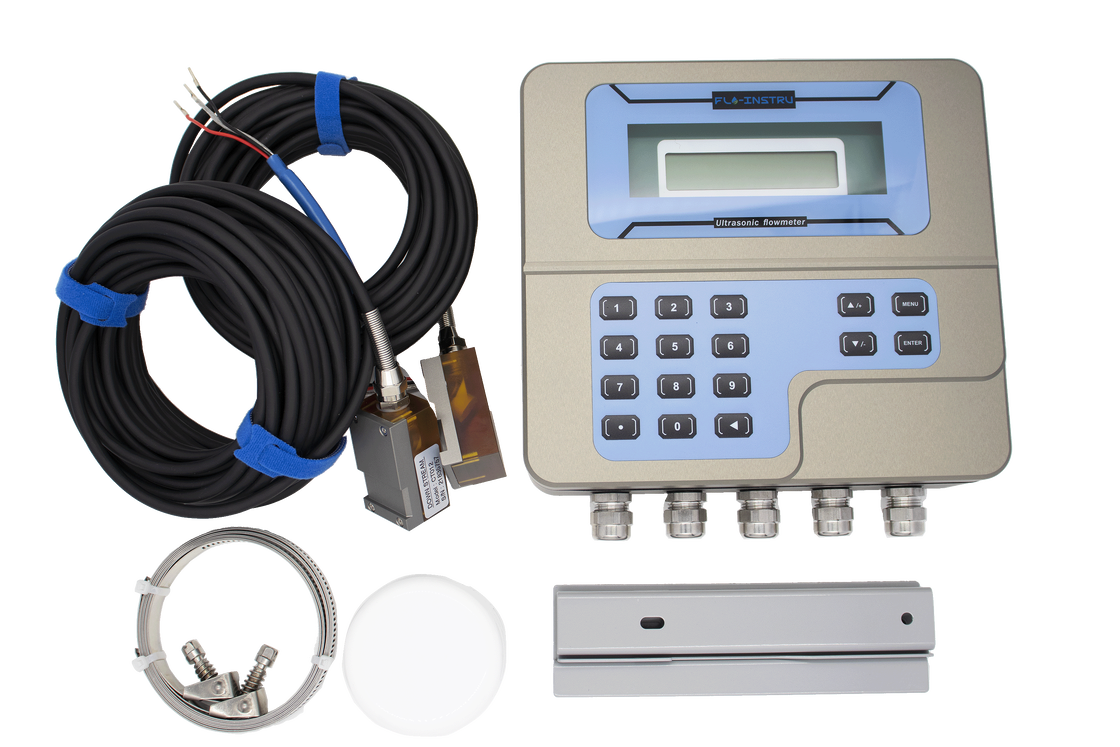

ST502 Ultrasonowy przepływometer z przełącznikami i technologią czasu tranzytu do dokładnego monitorowania przepływu oczyszczania wody za pośrednictwem RS485

Name: ST502 Ultrasonowy przepływometer z przełącznikami i technologią czasu tranzytu do dokładnego monitorowania przepływu oczyszczania wody za pośrednictwem RS485
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen

Nazwa handlowa: Flo-Instru

Orzecznictwo: CE; ISO9001

Numer modelu: ST502

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:

Powtarzalność:	0,15%	Wyjście:	4-20MA, wyjście impulsu OCT, wyjście przekaźnika, RS-232 / RS-485, RTD Temp. wejście
Temperatura przetworników:	-40℉ ~ +140℉ (-40℃~+60℃)	zakres prędkości:	0,03 ~±40 stóp/s (0,01 ~±12 m/s)
Zasilanie:	24 V prądu stałego	Rozmiar rury:	DN25-DN5000

Powtarzalność:	0,15%
Wyjście:	4-20MA, wyjście impulsu OCT, wyjście przekaźnika, RS-232 / RS-485, RTD Temp. wejście
Temperatura przetworników:	-40℉ ~ +140℉ (-40℃~+60℃)
zakres prędkości:	0,03 ~±40 stóp/s (0,01 ~±12 m/s)
Zasilanie:	24 V prądu stałego
Rozmiar rury:	DN25-DN5000

ST502 Ultrasonowy przepływometer z przełącznikami i technologią czasu tranzytu do dokładnego monitorowania przepływu oczyszczania wody za pośrednictwem RS485

System oczyszczania wody wyposażony w ultradźwiękowy przepływometr ST502

ST502 Ultradźwiękowy przepływomierz z zaciskem

Ultrasonic flow meters, które wykorzystują metody czasu tranzytu do pomiaru przepływu z wysoką dokładnością i niezawodnością w zastosowaniach do oczyszczania wody i monitorowania przepływu.

Wprowadzenie produktu

Ultrasonic Flow Meter ST502 wykorzystuje zaawansowaną technologię przetwarzania sygnałów cyfrowych w celu zapewnienia precyzyjnego pomiaru przepływu dla szerokiego zakresu płynów i rozmiarów rur.Zbudowane z wykorzystaniem wysokowydajnych przetworników i materiałów przemysłowych, instrument ten zapewnia długotrwałą niezawodność i bezobsługową pracę.

Dzięki intuicyjnemu wyświetleniu menu i przełącznikom, ST502 oferuje wyjątkową elastyczność w różnych zastosowaniach.ten nieinwazyjny przepływozmeter zbiera dane poprzez zaciskanie na zewnątrz rur, eliminując kontakt z płynami i zapobiegając zanieczyszczeniom, utratom ciśnienia lub wyciekom.

Główne korzyści

Pomiary rzeczywistego przepływu i całkowitego zużycia różnych płynów
Budowa obróbkowana CNC z technologią otwartej pokrywy magnetycznej (projektowanie bez śrubokrętu)
Algorytmy przetwarzania sygnałów adaptacyjnych do dokładnych pomiarów w trudnych warunkach
Wyraźny wyświetlacz LCD z funkcjami alarmowymi dla łatwej obsługi i debugowania
Technologia ultradźwiękowa w czasie tranzytu umożliwia pomiar przepływu dwukierunkowego
Wbudowana karta SD 2G do analizy danych przepływu historycznego i optymalizacji systemu
Zintegrowana klawiatura i prosty system menu do szybkiej konfiguracji

ST502 wyposażony jest w konstrukcję z stopów aluminium z przetwarzaniem CNC i wiodącą w branży technologią otwierania boków z całkowicie uszczelnioną absorpcją żelaza,wyeliminując śruby i umożliwiając wygodne otwieranie w jednej sekundzie.

Zasada pomiaru

Technologia TVT (Transit-Time Vortex)

Technologia TVT jest najnowocześniejszym podejściem do pomiaru przepływu ultradźwięków, łącząc ultradźwięki w czasie tranzytu z wykrywaniem zjawiska zrzucania wirów.Ta innowacyjna integracja zwiększa dokładność, wszechstronność i wydajność, dzięki czemu jest idealny do zastosowań wymagających precyzyjnych pomiarów w różnych warunkach przepływu.

Urządzenie wykorzystuje przetworniki ultradźwiękowe zainstalowane na zewnątrz rury (zaciskane) lub wprowadzone w linii.a drugi wysyła w górę strumienia przeciw prądowi.Różnica czasu między sygnałami jest bezpośrednio proporcjonalna do prędkości przepływu.

Specyfikacje techniczne

Specyfikacje działania
Zakres prędkości	00,03 ~ ± 40 stóp/s (0,01 ~ ± 12 m/s)
Dokładność	± 0,5%
Wielkość rur	"~ 200" (25mm~5000mm)
Powtarzalność	0.15% wartości zmierzonej
Liniowość	±1,0%
Kompatybilność płynów	Woda, woda morska, olej, alkohol i wiele więcej
Kompatybilność materiałów rurowych	PVC, stal nierdzewna, stal węglowa, miedź i inne

Specyfikacje funkcji
Komunikacja i wyniki	ModBus RS485, wyjście analogowe 4~20mA (maksymalne obciążenie 750Ω), wyjście impulsowe 0~9999Hz (OCT), wyjście przekaźnika (maksymalnie 1Hz)
Jednostki przepływów	Metry sześcienne (m3), litry (l), galony USA (gal) - standardowa wartość fabryczna: m3/h
Jednostki czasu	/Dzień /Godzina, /Min, /Sek
Przechowywanie karty SD	Maksymalna pojemność 2 GB, działająca przez 1000 dni, odstęp pamięci masowej: 1~86400s
Zasilanie	24V DC/1A maksymalnie
Klawisze	16 klawiszy dotykowych
Wyświetlacz	20 × 2 siatki alfanumeryczne, LCD podświetlone
Zakres temperatury	Przekaźnik: -40°F~140°F (-40°C~60°C) Przetwornik: -40°F~248°F (-40°C~120°C)
wilgotność	Do 99% RH, nie kondensujące

Specyfikacje fizyczne
Przekaźnik	Aluminium odlewane pod ciśnieniem, IP65, obrobione CNC
Przetwornik	Konstrukcja kapsułowa, stopień ochrony IP68
Kabel przetwornika	Standardowa długość: 10 m
Waga	Przekaźnik: 1 kg

Wymiary produktu

Przekaźnik

Normalny przetwornik

Przetwornik o wysokiej temperaturze

Przemiennik ultra wysokiej temperatury

Wyświetlacz produktu

Funkcje komunikacyjne i wyjściowe

Stały ultradźwiękowy miernik przepływu ST502 oferuje wiele możliwości komunikacji i wyjścia dla płynnej integracji z systemami sterowania przemysłowego, umożliwiając pozyskiwanie danych w czasie rzeczywistym, zdalne monitorowanie,i kontroli przepływu.

Rodzaj wyjścia	Funkcja	Przykłady zastosowań
RS485 (Modbus)	Komunikacja cyfrowa	Telemonitorowanie, SCADA, integracja systemów
4-20mA	Analogiczne wejście/wyjście	Wprowadzenie PLC, sprzężenie zwrotne procesów, systemy DCS
TPZ Puls	Wynik łączenia przepływów	Urządzenia sterujące partiami, liczniki energii, rejestratory przepływów
Relaj	Wyjście alarmowe/regulacyjne	Alarmy wyzwalające, zawory/pompy sterujące, ochrona bezpieczeństwa przepływu

Diagram okablowania

Metody instalacji

Metoda V (standardowa)

Uznawana za metodę standardową, zapewniającą dokładne odczyty średnic rur od 25 mm do 400 mm (1 "~ 16").Wymaga prawidłowej instalacji przetwornika w linii środkowej rury z równym odległości na obu stronach.

Metoda Z

Wykorzystuje bezpośrednio przesyłane sygnały, przy czym charakteryzuje się mniejszym tłumieniem sygnału niż metoda V. Nadaje się do przepustowości rur od 100 mm do 3000 mm (4"~120").

N metoda

Fale dźwiękowe przechodzą przez płyn dwa razy i odbijają się trzykrotnie od ścian rur.

Metoda W

Fale dźwiękowe przechodzą przez płyn cztery razy i odbijają się cztery razy od ścian rur.
