Ultrasoniczny przepływomierz zanurzeniowy ST502 z dokładnością ±0,5%, obudową IP65 i komunikacją RS485

Wtrzosowy ultradźwiękowy przepływomierz ST502 wykorzystuje zaawansowaną technologię cyfrowego przetwarzania sygnału do osiągnięcia wysokiej dokładności pomiaru przepływu ±0,5% w szerokim zakresie rozmiarów rur i zastosowań z czystymi cieczami. Zaprojektowany z wytrzymałą sondą wtykową klasy przemysłowej, ST502 zapewnia silne sprzężenie ultradźwiękowe bezpośrednio w strumieniu przepływu, zapewniając doskonałą siłę sygnału, długoterminową stabilność i niezawodne działanie.

Przejrzysty, intuicyjny interfejs użytkownika i system menu umożliwiają łatwą konfigurację i obsługę. W przeciwieństwie do modeli zaciskowych, konstrukcja wtykowa umieszcza przetworniki ultradźwiękowe bezpośrednio wewnątrz rury, umożliwiając silniejsze przenikanie sygnału i zwiększoną stabilność – szczególnie korzystne w przypadku rurociągów o dużej średnicy, złożonych warunków procesowych lub zastosowań wymagających bardzo niezawodnych i powtarzalnych pomiarów.

Zaprojektowany z myślą o wszechstronności, ST502 jest idealny do systemów dystrybucji wody, pętli chłodzących, przemysłowych cieczy procesowych, monitorowania energii i zastosowań HVAC. Jego połączenie wysokiej dokładności, stabilnej wydajności i trwałej konstrukcji sprawia, że jest to niezawodne rozwiązanie do długoterminowego monitorowania przepływu i krytycznych zadań pomiarowych.

• Mierzy rzeczywisty przepływ i całkowite zużycie różnych cieczy
• Proces obróbki CNC z technologią magnetycznego otwierania pokrywy (nie wymaga śrub)
• Adaptacyjne algorytmy przetwarzania sygnału optymalizują wydajność w trudnych warunkach przepływu
• Wyraźny interfejs wyświetlacza LCD z funkcją alarmu ułatwiający obsługę i debugowanie
• Technologia ultradźwiękowa czasu przejścia umożliwia dwukierunkowy pomiar przepływu
• Wbudowana karta SD 2G do analizy historycznych danych przepływu i optymalizacji systemu
• Wbudowana klawiatura i prosty system menu do szybkiej konfiguracji

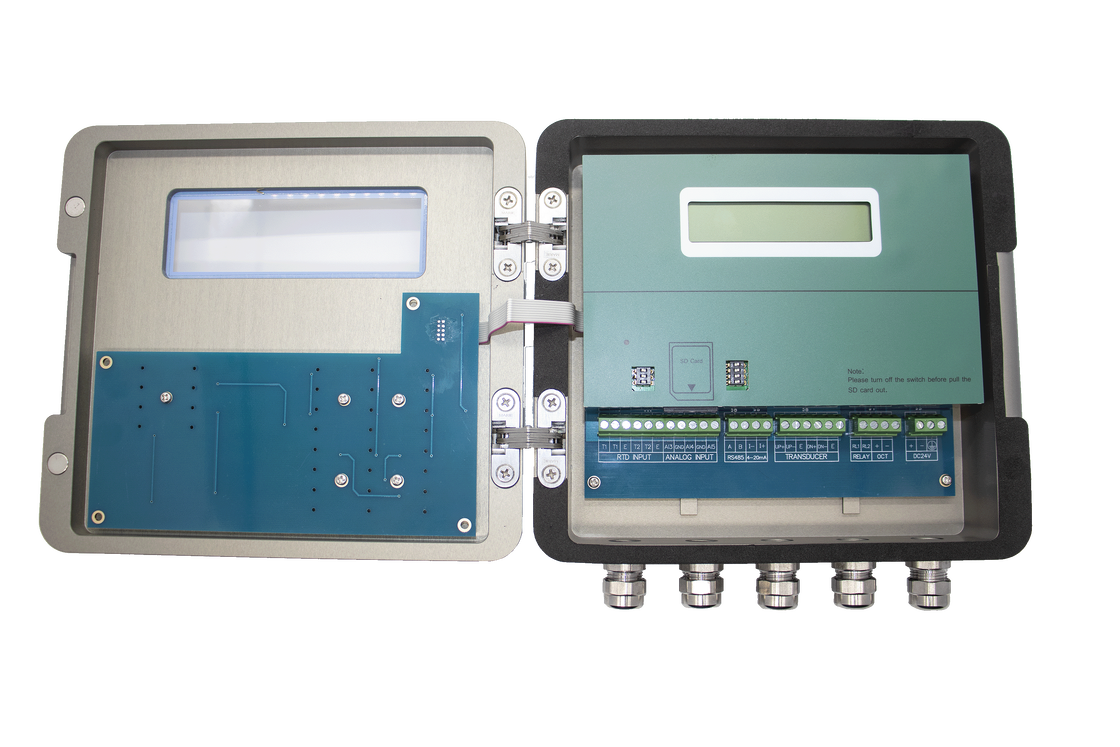

• Konstrukcja ze stopu aluminium z w pełni uszczelnioną technologią otwierania bocznego z pochłanianiem żelaza

Ultradźwiękowy przepływomierz czasu przejścia (TVT) to wysoce niezawodna technologia pomiaru przepływu szeroko stosowana do czystych cieczy. W przeciwieństwie do konstrukcji zaciskowych, przepływomierz wtykowy umieszcza przetworniki ultradźwiękowe bezpośrednio w ścianie rury, dzięki czemu mają kontakt z płynem. Zapewnia to silne przenoszenie ultradźwięków, doskonałą jakość sygnału i stabilną długoterminową wydajność, szczególnie w przypadku dużych lub grubościennych rur.

W przepływomierzu TVT typu wtykowego dwa przetworniki ultradźwiękowe są wkręcane w ścianę rury. Jeden przetwornik wysyła impuls w dół strumienia (T_down) zgodnie z kierunkiem płynu, podczas gdy drugi wysyła w górę strumienia (T_up) pod prąd. Ponieważ płynąca ciecz przyspiesza sygnał w dół strumienia i spowalnia sygnał w górę strumienia, różnica czasu (Δt=T_up - T_down) jest proporcjonalna do prędkości przepływu.

Stały ultradźwiękowy przepływomierz ST502 jest wyposażony w wiele opcji komunikacji i wyjść, aby zapewnić bezproblemową integrację z różnymi przemysłowymi systemami sterowania. Wyjścia te umożliwiają akwizycję danych w czasie rzeczywistym, zdalne monitorowanie i sterowanie procesami związanymi z przepływem.
