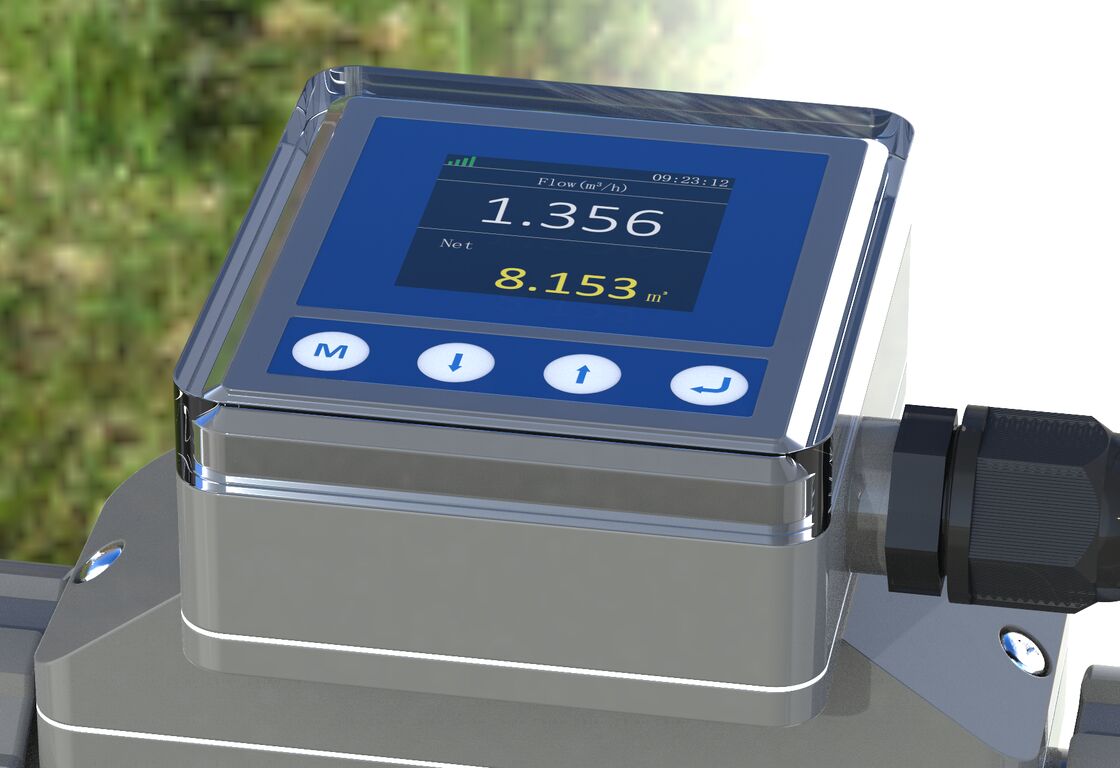

Name: Przepływomierz ultradźwiękowy liniowy FL101 do zastosowań w czystej wodzie
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: FL101

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                Przepływomierz ultradźwiękowy FL101, przepływomierz czystej wody, licznik uzdatniania wody na linii


Zakres przepływu:	0,1 m/s ~ 10 m/s	Dokładność:	±1,0%
Zakres średnic rur (opcjonalnie):	OD20,OD25,OD32,OD40	Medium pomiarowe:	Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%) itp.
Materiał sekcji rur (opcjonalnie):	PCV	Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zasilanie:	24 V prądu stałego	Klawiatura:	4 klucze dotykowe
Wyświetlacz:	1,54 '' 240*240 IPS LCD 360 ° Rotacja (do łatwego odczytu)

Zakres przepływu:	0,1 m/s ~ 10 m/s
Dokładność:	±1,0%
Zakres średnic rur (opcjonalnie):	OD20,OD25,OD32,OD40
Medium pomiarowe:	Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%) itp.
Materiał sekcji rur (opcjonalnie):	PCV
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zasilanie:	24 V prądu stałego
Klawiatura:	4 klucze dotykowe
Wyświetlacz:	1,54 '' 240*240 IPS LCD 360 ° Rotacja (do łatwego odczytu)

Przepływomierz ultradźwiękowy liniowy FL101 do zastosowań w czystej wodzie

Przepływomierz ultradźwiękowy liniowy FL101

Informacje o produkcie

FL101 jest specjalnie używany do pomiaru przepływu różnych cieczy w rurociągach, realizując pomiar przepływu w czasie rzeczywistym w procesie produkcyjnym. Przyrządy wyprowadzają sygnały cyfrowe, sygnały analogowe itp., Aby zrealizować pomiar i kontrolę procesu produkcyjnego.

Ze względu na potrzebę modernizacji przemysłowej, aby osiągnąć automatyzację, wymagane jest posiadanie bogatych mocy wyjściowych. Jednakże wydajność tradycyjnych przepływomierzy jest stosunkowo prosta i nie jest w stanie zaspokoić potrzeb na miejscu i należy je wymienić w pierwotnym położeniu.

Firma Flo-Instruments wprowadziła na rynek przepływomierz liniowy z całkowicie prostą rurą, bez strat ciśnienia, z podwójnym złączem i prostą instalacją.

Korzyści

Przepływomierz ultradźwiękowy in-line posiada wbudowany zaawansowany układ pomiarowy (rozdzielczość czasowa do 20ps)		Czteroliniowy wyświetlacz OLED Data/sygnał/chwilowa/skumulowana Jasne na pierwszy rzut oka, słabe oświetlenie, słabe otoczenie, łatwe do odczytania

Innowacyjny sposób menu (lista rozwijana) Przyciski czterodotykowe ułatwiające konfigurację Uproszczone/tradycyjne/angielskie przełączanie języka		IP66 Struktura formowania wtryskowego Podwójne złącze, łatwe i niezawodne

Cechy produktu

Wymiar

Przepływomierz ultradźwiękowy liniowy FL101 do zastosowań w czystej wodzie 1

Przepływomierz ultradźwiękowy liniowy FL101 do zastosowań w czystej wodzie 2

Model	Nominalna średnica rury	L	A	B	C	D
PCV-U-20	DN15	146	182	53,5	93,7	20
PCV-U-25	DN20	149	189	57,3	98,2	25
PCV-U-32	DN25	157	205	70	108	32
PCV-U-40	DN32	157	211	83	118,5	40
Jednostka: mm
Notatka:
„L” to długość odcinka rury odciętego podczas instalacji; „D” oznacza zewnętrzną średnicę zainstalowanego odcinka rury.

Kompatybilny nośnik

Od chwili wprowadzenia produktu na rynek znalazł on szerokie zastosowanie w branży sprzętu sprzątającego. Ze względu na prostą instalację i obsługę oraz niezawodne wyniki pomiarów jest stale promowany w nowych gałęziach przemysłu.

Główne gałęzie przemysłu: półprzewodniki, żywność, medycyna, woda pitna, detergenty, drukowanie i farbiarstwo, produkty chemiczne itp.

Użytkownicy nośnika zmierzyli:

Rozcieńczony kwas siarkowy
Trunek
Węglowodór
Alkohol
Chlorek sodu
Węglan sodu
Trietyloamina
Etylenodiamina
Tlenek propylenu itp

W miarę rozwoju rynku okaże się, że będzie coraz więcej mediów wymagających pomiaru. Mamy nadzieję, że użytkownicy będą udostępniać więcej aplikacji, abyśmy mogli stale wzbogacać i udoskonalać nasze produkty.

Określenie mediów mierzalnych:

Natężenie przepływu medium w rurociągu jest stabilne
Ciśnienie utrzymuje się na poziomie 0,3 MPa
W wyniku przepływu nie powstają żadne pęcherzyki (kawitacja).

Zmierzono wiele innych mediów, zapraszamy do konsultacji.

Informacje techniczne

Parametr

Nazwa produktu	Przepływomierz ultradźwiękowy liniowy FL101
Dokładność	±1,0% (0,3 m/s~5,0 m/s)
Prędkość przepływu	0,1 m/s ~ 10,0 m/s
Liniowość	±1,0% (0,3 m/s-5,0 m/s)
Powtarzalność	0,40%
Czas reakcji	500 ms
Wyświetlacz ekranu	1,54'' 240*240 IPS LCD, obrót o 360° (dla łatwego odczytu)
Język menu	Chiński uproszczony/chiński tradycyjny/angielski
Jednostka wyświetlacza	Obsługuje wybór jednostek metrycznych i imperialnych, m³/h, LPM, ml/min, GPM, LPH, domyślną jednostką fabryczną jest LPM
Wyświetl dane	Przepływ chwilowy, chwilowa prędkość przepływu, skumulowana objętość netto, pojedyncza skumulowana objętość, dzienna wartość maksymalna, dzienna wartość minimalna, dzienna/miesięczna/roczna skumulowana objętość
Sumator	7-cyfrowy licznik przepływu
Dane zbiorcze	10 lat 64 miesiące 64 dni
Klucz operacyjny	Cztery przyciski dotykowe
Bateria kalendarza	CR1220
Zasilanie	24 V DC przy 3 W
Wyjście analogowe	4-20mA, maksymalne obciążenie 600Ω
Interfejs komunikacyjny	RS485, obsługuje protokół ModBus RTU
Wyjście alarmowe	Wyjście alarmowe górnego i dolnego limitu OCT, wyjście impulsowe itp.
Wyjście przekaźnikowe	(Opcjonalnie) 30 V DC przy 1 A, częstotliwość przełączania poniżej 2 Hz
Głoska bezdźwięczna	Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%) itp.
Poziom ochrony	IP66
Metoda instalacji	Odcinki rur są ze sobą zintegrowane, a rury PVC-U łączone są za pomocą złączek (złączy ślizgowych).
Rozmiar rury	OD20 (DN15-½") , OD25 (DN20-¾") OD32 (DN25-1") OD40 (DN32-1½")
Materiał przekroju rury	PCV
Temperatura mediów	0°C-60°
Temperatura pracy	-10°C-50°C
Wilgotność otoczenia	Wilgotność względna 0%-95%, bez kondensacji
Stosowana lepkość	<300CST (mm²/s)
Długość kabla	Standardowo: 2 m (6,6 stopy). Można go wydłużyć do 20 m (66 stóp)

Instalacja

1. Cięcie rury
	Zgodnie z wymogami dotyczącymi wyboru miejsca instalacji, w miejscu montażu odetnij odcinek rury.
2. Włóż nakrętki do rury
	Odkręcić dwie nakrętki od licznika i włożyć je do rury.
3. Przyklej złącza rur
	Nałóż klej do PCV na dwa złącza rurowe instrumentu i zamocuj je w rurach.
4. Zamontuj przepływomierz
	Umieść miernik na środku i dokręć nakrętkę, aby zakończyć instalację; podczas montażu zwrócić uwagę na kierunek przepływu.
5. Włącz i uruchom
	Podłącz drugi koniec kabla do źródła zasilania 24 V DC, włącz zasilanie i obserwuj.

Pakiet i akcesoria

Przepływomierz ultradźwiękowy liniowy FL101 do zastosowań w czystej wodzie 10

Informacje o zamówieniu

FL101	Kod	Rozmiar rury [DN i cale i średnica zewnętrzna]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Kod	Tryb wyjściowy
		1	4-20mA, RS485, impuls OCT, przekaźnik
			Kod	Długość kabla
			L	6,6 stopy (2 m) (jeśli nie ma wyboru, zostanie ustawiona wartość domyślna)
			L+	na zamówienie inne długości

FL101

Pełne informacje dotyczące zamówienia
