ST502 Ultradźwiękowy licznik energii dla systemów chłodzenia dalekiego

Ultradźwiękowy licznik energii ST501-PT100

Liczniki energii ultradźwiękowej typu zaciskowegoktóre wykorzystują metody czasu tranzytu do pomiaru przepływu.

Wstęp

Licznik energii ultradźwiękowej ST501 wykorzystuje najbardziej niezawodną technologię cyfrowego przetwarzania sygnału, przesyłając pomiary przepływu dla szerokiego zakresu cieczy i rozmiarów rur z dużą dokładnością i niezawodnością. W połączeniu z przetwornikiem o wyjątkowej wydajności i materiałami o wyższym poziomie przemysłowym, Flo-Instruments może pracować przez długi czas bez żadnych zmartwień.

Przejrzyste menu wyboru wyświetlacza sprawia, że ​​korzystanie z instrumentów jest bardzo wygodne. Przetworniki zaciskowe zwiększają elastyczność urządzenia w szerokim zakresie zastosowań.

Ultradźwiękowy licznik energii ST501 oparty jest na technologii Transit-Time, która charakteryzuje się dużą dokładnością pomiaru. ST501 wykorzystuje przetwornik zaciskowy, który może zbierać dane o przepływie po prostu poprzez zaciśnięcie go na zewnętrznej stronie rury i nigdy nie wejdzie w kontakt z cieczą, nie spowoduje zanieczyszczenia cieczy, spadku ciśnienia, wycieku itp.

Korzyści

• Mierzy rzeczywisty przepływ i całkowite zużycie różnych cieczy
• Brak utraty kontroli nad procesem, optymalizacja zasobów i wydajności, brak przestojów i wydatków związanych z kalibracją
• Algorytmy adaptacyjnego przetwarzania sygnału optymalizują wydajność, zapewniając dokładne pomiary nawet w trudnych warunkach przepływu.
• Przejrzysty interfejs wyświetlacza i wyświetlacz LCD z funkcją alarmu, łatwy w obsłudze i debugowaniu
• Wykorzystaj technologię ultradźwiękową czasu przejścia, aby zrealizować dwukierunkowy pomiar przepływu poprzez precyzyjny pomiar czasu potrzebnego, aby sygnały ultradźwiękowe przemieszczały się w górę i w dół
• Wykorzystaj możliwości rejestrowania danych, aby analizować historyczne wzorce przepływu i optymalizować system.
• Wbudowana klawiatura i prosty system menu do szybkiego i łatwego programowania średnicy rury, materiału rury, rodzaju cieczy i jednostek miary.

Zasada

• Wprowadzenie do TVT

Technologia TVT (Transit-Time Vortex) reprezentuje najnowocześniejsze podejście do ultradźwiękowego pomiaru przepływu, łącząc zasady ultradźwięków czasu przejścia z możliwością wykorzystania zjawiska rozpraszania wirów, zapewniając niezrównaną dokładność i wszechstronność przepływomierzy ultradźwiękowych. Ta innowacyjna technologia integracji zwiększa dokładność, wszechstronność i wydajność przepływomierzy ultradźwiękowych, dzięki czemu doskonale nadają się do szerokiego zakresu zastosowań w różnych gałęziach przemysłu i są cennym rozwiązaniem dla branż wymagających precyzyjnych pomiarów przepływu w zmiennych warunkach przepływu.

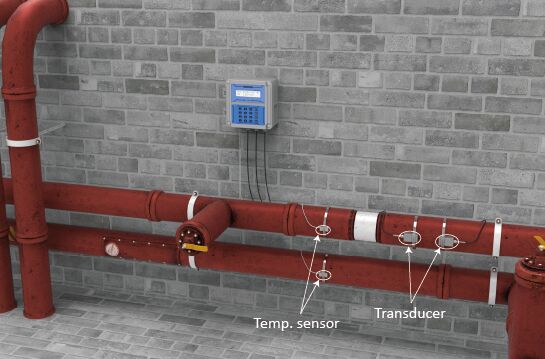

Urządzenie posiada parę (lub więcej) przetworników ultradźwiękowych zainstalowanych na zewnątrz rury (zaciskowo) lub umieszczonych w linii. Jeden przetwornik wysyła impuls ultradźwiękowy w dół wraz z przepływem, podczas gdy drugi wysyła go w górę, pod prąd. Ponieważ ruch płynu wpływa na czas przejścia ultradźwięków, różnica czasu między dwoma sygnałami jest wprost proporcjonalna do prędkości przepływu.

Dane techniczne

Wymiary produktu

Nadajnik

Transduktor

Temp. Transduktor

Wyświetlacz produktu

Funkcje komunikacyjne i wyjściowe

Stały przepływomierz ultradźwiękowy ST501 jest wyposażony w wiele opcji komunikacji i wyjść, aby zapewnić bezproblemową integrację z różnymi przemysłowymi systemami sterowania. Wyjścia te umożliwiają gromadzenie danych w czasie rzeczywistym, zdalne monitorowanie i kontrolę procesów związanych z przepływem.

Podsumowanie możliwości wyjściowych

Schemat okablowania

Metody instalacji

Metodę V uważa się za metodę standardową. Zwykle zapewnia dokładniejszy odczyt i jest stosowany do rur o średnicach od 25 mm do około 400 mm (1 ~ 16"). Jest również wygodny w użyciu, ale nadal wymaga właściwej instalacji przetwornika, kontaktu z rurą w linii środkowej rury i równych odstępów po obu stronach linii środkowej.
Sygnał przesyłany metodą Z ma mniejsze tłumienie niż sygnał przesyłany metodą V. Dzieje się tak, ponieważ metoda Z wykorzystuje bezpośrednio przesyłany (a nie odbity) sygnał, który przechodzi przez ciecz tylko raz. Metoda Z umożliwia pomiary rur o średnicach od 100 mm do 3000 mm (4” ~ 120”).
W metodzie N fale dźwiękowe dwukrotnie przechodzą przez płyn i trzykrotnie odbijają się od ścianek rury. Nadaje się do pomiaru małych średnic rur. Dokładność pomiaru można poprawić poprzez wydłużenie drogi przejścia metodą N (niezbyt często używane).
Podobnie jak w przypadku metody N, dokładność pomiaru można również poprawić poprzez wydłużenie drogi tranzytowej metodą W. Fala dźwiękowa czterokrotnie przechodzi przez płyn i czterokrotnie odbija się od ścianek rury. Nadaje się do bardzo małych rur (średnica mniejsza niż 50 mm, 2").
