Name: FL101 Ultradźwiękowy przepływomierz z zaciskiem z zasilaniem RS485 i 24V DC
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: FL101

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                Przepływomierz ultradźwiękowy z zaciskem z RS485, 24V DC ultradźwiękowy przepływomierz, Przepływomierz z zaciskem z wyjściem cyfrowym


Zakres przepływów:	0,1 m/s ~ 10 m/s	Dokładność:	±1,0%
Zakres średnic rur (opcjonalnie):	OD20,OD25,OD32,OD40	Środek pomiarowy:	Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%) itp.
Materiał sekcji rur (opcjonalnie):	PCV	Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zasilanie:	24 V prądu stałego	Klawiatura:	4 klawisze dotykowe
Wyświetlacz:	1,54 '' 240*240 IPS LCD 360 ° Rotacja (do łatwego odczytu)

Zakres przepływów:	0,1 m/s ~ 10 m/s
Dokładność:	±1,0%
Zakres średnic rur (opcjonalnie):	OD20,OD25,OD32,OD40
Środek pomiarowy:	Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%) itp.
Materiał sekcji rur (opcjonalnie):	PCV
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zasilanie:	24 V prądu stałego
Klawiatura:	4 klawisze dotykowe
Wyświetlacz:	1,54 '' 240*240 IPS LCD 360 ° Rotacja (do łatwego odczytu)

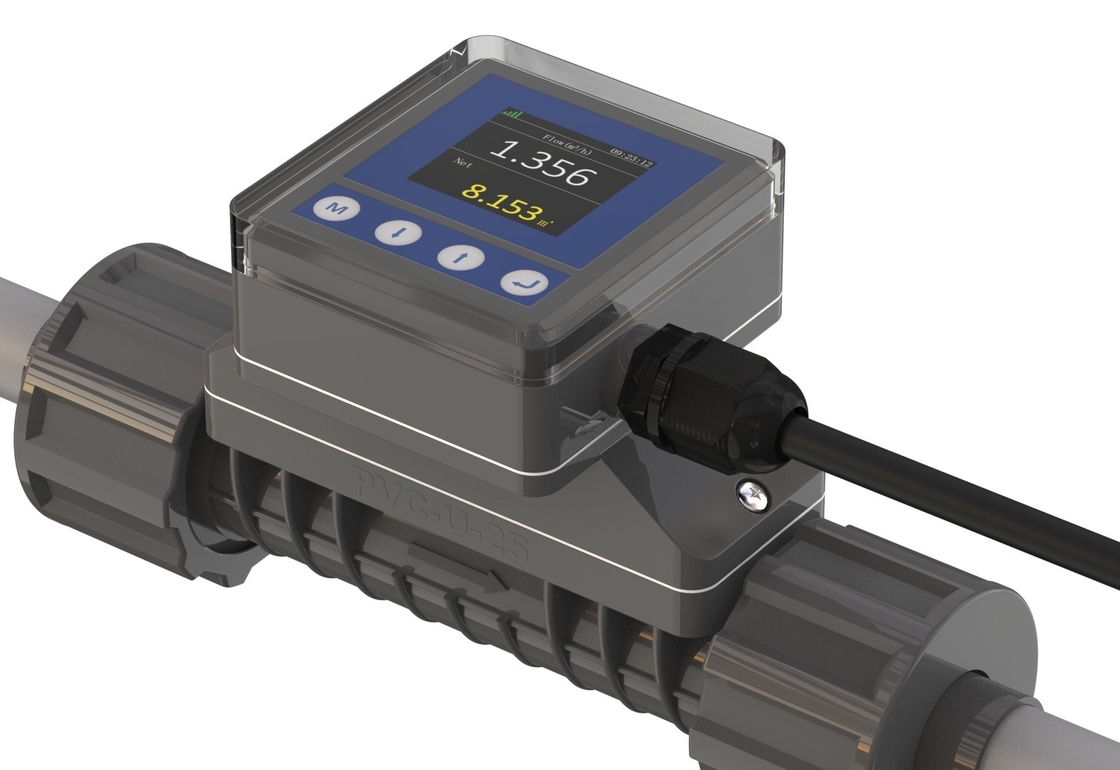

FL101 Ultradźwiękowy przepływomierz z zaciskiem z zasilaniem RS485 i 24V DC

FL101 Ultrasonic In-Line Flow Meter

Informacje o produkcie

FL101 jest specjalnie stosowany do pomiaru przepływu różnych płynów w rurociągach, realizując pomiar przepływu w czasie rzeczywistym w procesie produkcji.itd.., w celu realizacji pomiaru i kontroli procesu produkcyjnego.

W związku z koniecznością modernizacji przemysłu, instrumenty muszą mieć bogate wyjścia, aby osiągnąć automatyzację.wydajność tradycyjnych przepływometrów jest stosunkowo prosta i nie może zaspokoić potrzeb na miejscu, a następnie należy go odłożyć do pierwotnej pozycji.

Flo-Instruments uruchomił licznik przepływu w linii z całkowicie prostą konstrukcją rury bez utraty ciśnienia, podwójnym połączeniem i prostą instalacją.

Korzyści

Liniowy ultradźwiękowy przepływomierz posiada wbudowany zaawansowany układ pomiarowy (rozstrzygnięcie czasu do 20ps)		Czterostronny wyświetlacz OLED Data/sygnał/oczywisty/akumulowany Jasne na pierwszy rzut oka, niskie światło, ciemne środowisko, łatwe do odczytania

Innowacyjna metoda menu (lista rozwijania) Cztery przyciski do łatwego ustawienia Zmiana języka uproszczonego/tradycyjnego/angielskiego		IP66 Struktura formowania wtryskowego Podwójne połączenie, łatwe i niezawodne

Cechy produktu

Wymiar

FL101 Ultradźwiękowy przepływomierz z zaciskiem z zasilaniem RS485 i 24V DC 1

FL101 Ultradźwiękowy przepływomierz z zaciskiem z zasilaniem RS485 i 24V DC 2

Model	Nominalna średnica rury	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40
Jednostka: mm
Uwaga:
"L" jest długością przejścia rury odciętego podczas montażu; "D" oznacza zewnętrzną średnicę zainstalowanej sekcji rury.

Kompatybilne medium

Od momentu wprowadzenia produktu do obrotu jest on szeroko stosowany w przemyśle sprzętu czyszczącego.jest stale promowany w nowych branżach.

Główne gałęzie przemysłu: półprzewodniki, żywność, medycyna, woda pitna, detergenty, drukowanie i farbowanie, produkty chemiczne itp.

Użytkownicy medium mierzyli:

Kwas siarkowy rozcieńczony
Węgiel
Węglowodory
Alkohol
Chlorek sodu
Węglan sodu
Trietyloamina
Etylenodiamina
tlenek propylenu itp.

Wraz z rozwojem rynku zobaczymy, że będzie coraz więcej mediów do pomiaru. Mamy nadzieję, że użytkownicy będą udostępniać więcej aplikacji, abyśmy mogli stale wzbogacać i ulepszać nasze produkty.

Określenie mediów mierzalnych:

Przepływ środka w rurociągu jest stabilny
Ciśnienie utrzymywane jest na poziomie 0,3 MPa
Nie powstaną bąbelki (kawitacja) z powodu przepływu

Jest wiele innych mediów, które zostały zmierzone, zapraszamy do konsultacji.

Informacje techniczne

Parametry

Nazwa produktu	FL101 Ultrasonic In-line Flow Meter
Dokładność	±1,0% (0,3 m/s~5,0 m/s)
Prędkość przepływu	0.1m/s~10.0m/s
Liniowość	±1,0% (0,3 m/s-5,0 m/s)
Powtarzalność	0.40%
Czas reakcji	500 ms
Wyświetlacz ekranu	1.54 ‰ 240 * 240 IPS LCD 360° obrót (dla łatwego odczytu)
Język menu	Chiński uproszczony / Chiński tradycyjny / Angielski
Jednostka wyświetlania	Wspiera wybór jednostek metrycznych i imperialnych, m3/h, LPM, ml/min, GPM, LPH, fabryczna domyślna jednostka to LPM
Wyświetlanie danych	Natychmiastowy przepływ, natychmiastowa prędkość przepływu, wolumen netto kumulacyjny, pojedyncza wolumen kumulacyjny, wartość maksymalna dzienna, wartość minimalna dzienna, wolumen kumulacyjny dzienny/miesięczny/roczny
Łącznik	7-cyfrowy totalizator przepływu
Dane kumulacyjne	10 lat 64 miesiące 64 dni
Klucz operacyjny	Cztery przyciski dotykowe
Akumulator kalendarzowy	CR1220
Zasilanie	24VDC@3W
Wyjście analogowe	4-20mA, maksymalne obciążenie 600Ω
Interfejs komunikacji	RS485, obsługa protokołu ModBus RTU
Wyjście alarmu	Wydajność alarmu górnej i dolnej granicy OCT, wydajność impulsu itp.
Wyjście przekaźnika	(nieobowiązkowe) 30VDC@1A, częstotliwość przełączania mniejsza niż 2 Hz
Media	Woda, roztwory, odczynniki chemiczne (niedostępności ≤ 4%), itp.
Poziom ochrony	IP66
Sposób instalacji	Sekcje rur są zintegrowane, a rury PVC-U są połączone połączeniami (złączyami ślizgowymi).
Wielkość rur	OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2")
Materiał sekcji rur	UPVC
Temperatura nośnika	0°C-60°
Temperatura pracy	-10°C-50°C
Wilgotność otoczenia	Wilgotność względna 0%-95%, bez kondensacji
Wykorzystywana lepkość	< 300 CST (mm2/s)
Długość kabla	Standardowy: 2 m (6,6 stóp).

Instalacja

1- Przecinam rurę.
	Zgodnie z wymaganiami dotyczącymi wyboru miejsca montażu, przeciąć odcinek rury w miejscu montażu.
2Wprowadź orzechy do rury.
	Odkręć dwie orzechy z licznika i wprowadź je do rury.
3Przylejcie łączniki rurowe
	Nałożenie kleju z PVC na dwa złącza rur na przyrodzie i podłączenie ich do rur.
4. Zainstaluj przepływometer.
	Umieść licznik w środku i zaciśnij orzech, aby zakończyć instalację; zwracaj uwagę na kierunek przepływu podczas instalacji.
5Włącz i biegnij.
	Podłącz drugi koniec kabla do zasilania prądu stałego 24 V, włącz i obserwuj.

Opakowanie i akcesoria

FL101 Ultradźwiękowy przepływomierz z zaciskiem z zasilaniem RS485 i 24V DC 10

Informacje o zamówieniu

FL101	Kod	Wielkość rur [DN & Inch &OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1 "	OD32
	D	DN32			1-1/4"	OD40
		Kod	Tryb wyjścia
		1	4-20mA, RS485, OCT Puls, Relaj
			Kod	Długość kabla
			L	6.6ft(2m) ((Jeśli nie ma wyboru, będzie niewykonalne)
			L+	na żądanie inne długości

FL101

Pełne informacje o zamówieniu
