Podkreślić:
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Zmień system oczyszczania wody z ultradźwiękowym przepływom TM601 Plus

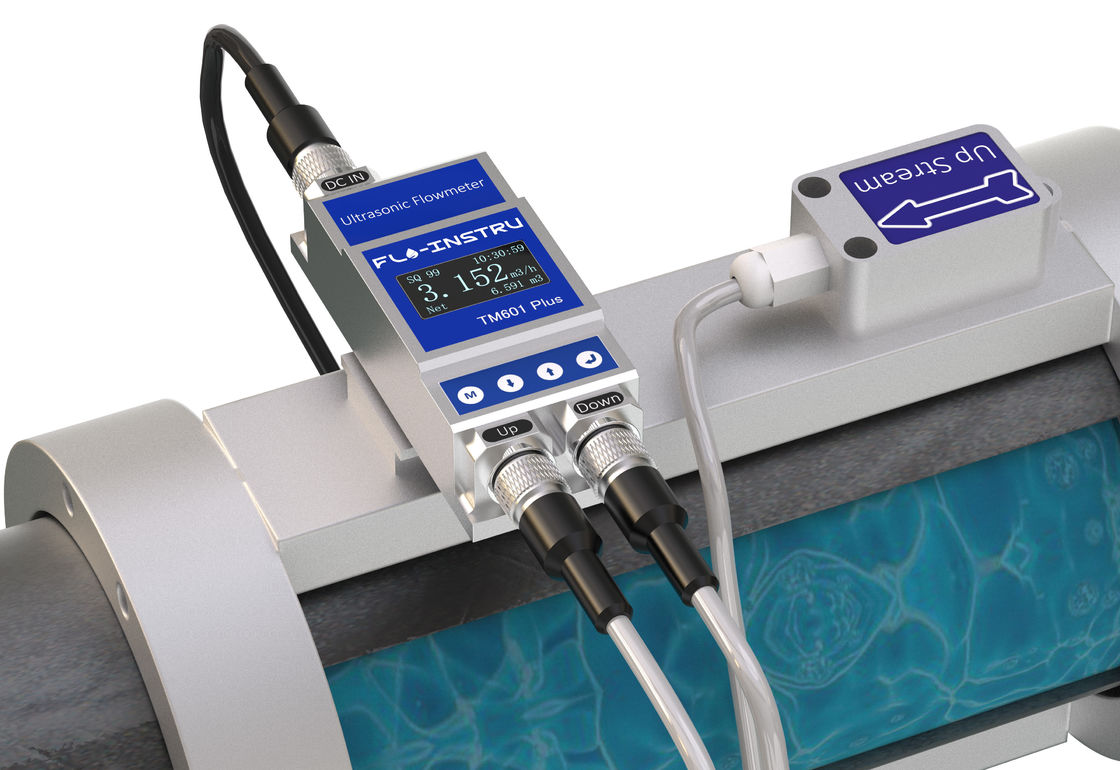

TM601 Plus Ultrasonic Clamp-on Flowmeter
Ultrasonskie przepływomierze typu kompaktowego z zaciskami.
Opis produktu
TM601 Plus to przepływomierz specjalnie zaprojektowany do urządzeń do czyszczenia ultradźwiękowego
1. Wystarczy 1 minuta na zakończenie instalacji i rozpoczęcie pomiaru
2Nie ma dodatkowych zmian w rurociągu, a montaż i pomiary mogą być zakończone zgodnie z instrukcjami obsługi.
3Można go zainstalować i używać bez przerwania produkcji, bez modyfikacji rurociągu i bez utraty ciśnienia.
4Ekran OLED (128x 64px), nawet w ciemnym otoczeniu ma najlepszy wyświetlacz
5. Nadaje się do różnych rurociągów: rur ze stali nierdzewnej, rur ze stali węglowej, rur miedzianych, PVC, PVDF, PPR, PPH, HDPE itp.
Korzyści i cechy
- Brak konieczności modyfikacji rur
Trudności powszechnie związane z instalacją nowego ultradźwiękowego przepływoomierza są eliminowane przez prosty CLAMP-ON.zaprzestanie produkcji, oferuje dodatkowe koszty i wiele więcej.
Jednostka główna (ekran wyświetlacz) ma bardzo specjalną i łatwą instalację.Można go łatwo zainstalować, po prostu zaciskając go na zacisku rury, która może pomieścić klamkę na plecach.
- Duża wielkość rury, duża zaciska rury
W celu dopasowania większej średnicy rury, TM601 Plus pasuje również do zacisku rury, który może spełniać ten rodzaj rozmiaru.który może w pełni zmierzyć prędkość przepływu i płynówUnikalna konstrukcja jest bardziej odpowiednia dla złożonych środowisk aplikacyjnych.
Specyfikacje
| Prędkość |
0.328 stóp/s±16 stóp/s(0,1m/s±5m/s) |
| Dokładność |
± 2,0% |
| Wielkość rur |
DN100 DN125 DN160 DN200 |
| Płynne |
Zwykła woda, woda morska, woda chłodna/gorąca, alkohol... |
| Materiał rury |
PVC, stal nierdzewna, stal węglowa, miedź... |
| Zasilanie |
936 V prądu stałego, maksymalnie 500 mA |
| Komunikacja |
Wspieranie protokołu MODBUS, RS485 |
| Wyjście analogowe |
4-20mA, maksymalnie 750Ω |
| Wyjście alarmu |
Funkcja alarmowa górnej i dolnej granicy OCT (nieobowiązkowa) |
| Wyświetlacz |
Ekran OLED 128*64 macierzy kropkowej |
| Panel kluczowy |
Cztery przyciski dotykowe |
| Jednostka przepływu |
Wsparcie wyboru jednostek metrycznych, metrów sześciennych ((m3), litrów ((l), galonów USA ((gal). |
| Jednostka czasu |
/godzinę, /minę, fabryczna domyślna jednostka to metr sześcienny na godzinę. |
| Codzienny, miesięczny i roczny łączny przepływ |
| Temperatura |
Środowisko: 14°F+122°F ((-10°C+50°C) |
| Płyn: 14F+122F ((-10°C+50°C) |
| Wilgotność otoczenia |
RH 0 ≈ 95%, brak kondensacji |
| Materiały mieszkaniowe |
Stopy aluminium,przetwarzanie CNC |
| Poziom ochrony |
IP54 |
| Długość kabla |
6.6ft (2m) standard |
Tabela referencyjna zakresu rozmiarów rur i zakresu przepływu
| DN |
Nadmiar |
Zakres OD |
Calowanie |
Zakres przepływów |
| DN100 |
OD110 |
108 mm-116 mm |
4" |
20,917 ≈ 145,858 m/h |
| 480,619 ‰ 2430,963 l/min |
| 120,844 ‰ 642,194 gal/m3 |
| DN125 |
OD140 |
132 mm-142 mm |
5" |
40,558 ≈ 227,903 m3/h |
| 750,968 ≈ 3798,380 I/min |
| 200,069 ‰ 1003,429 gal/min |
| DN 150 |
OD160 |
158 mm-168 mm |
6" |
6.564·328.180 m3/h |
| 1090,393 ‰ 5469,666 l/min |
| 280,889,1444,938 gal/min |
| DN220 |
OD220 |
218 mm-228 mm |
8" |
110,669 ≈ 583,431 m3/h |
| 1940,477 ‰ 9723,852 I/min |
| 510,376 ≈ 2568,778 gal/min |
