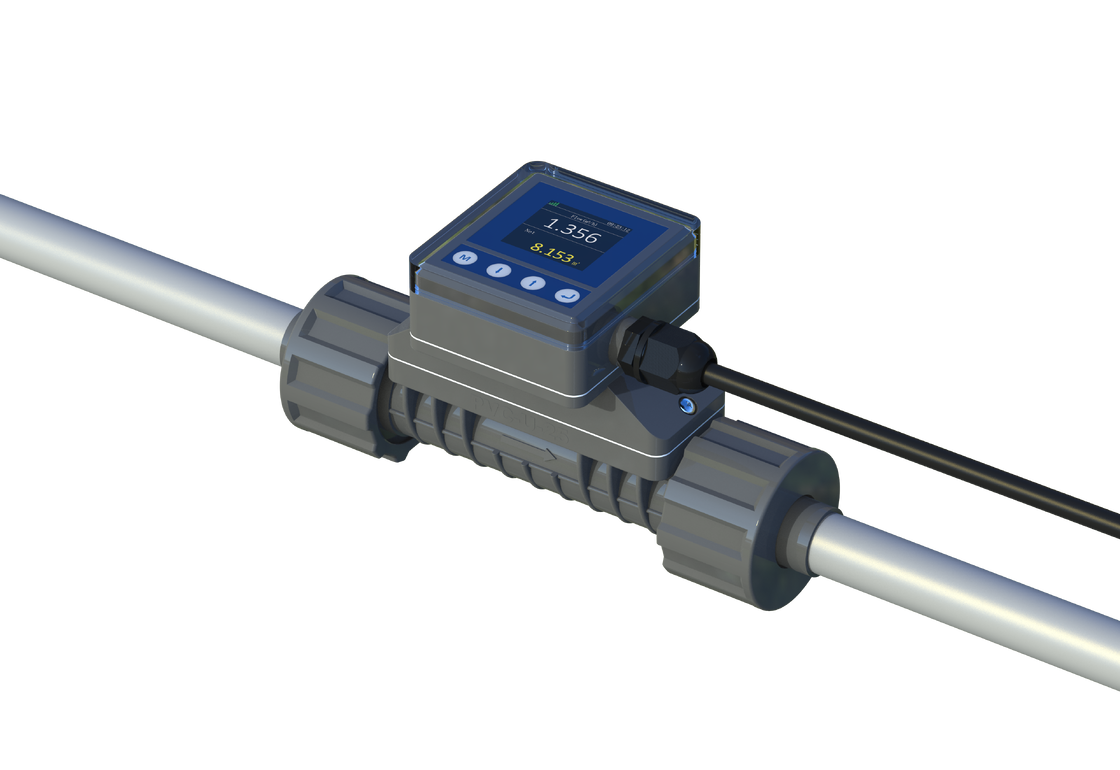

Name: FL101 ultradźwiękowy przepływomierz z obejmą do gorącej wody
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: FL101

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Zaciskowy przepływomierz ultradźwiękowy IPS LCD o przekątnej 1, 54 cala, Przepływomierz ultradźwiękowy liniowy o dokładności ±1


Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°	Zakres przepływu:	0,1 m/s ~ 10 m/s
Zasilanie:	24 V prądu stałego	Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Dokładność:	±1,0%	Zakres średnic rur:	OD20,OD25,OD32,OD40

Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°
Zakres przepływu:	0,1 m/s ~ 10 m/s
Zasilanie:	24 V prądu stałego
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Dokładność:	±1,0%
Zakres średnic rur:	OD20,OD25,OD32,OD40

FL101 ultradźwiękowy przepływomierz z obejmą do gorącej wody

FL101 Clamp On Ultradźwiękowy Przepływomierz Gorącej Wody

Przegląd Produktu

FL101 jest specjalnie zaprojektowany do pomiaru przepływu różnych cieczy w rurociągach, umożliwiając pomiar przepływu w czasie rzeczywistym w procesach produkcyjnych. Urządzenie wyprowadza sygnały cyfrowe, analogowe i inne, ułatwiając pomiar i kontrolę procesów produkcyjnych.

W związku z wymaganiami modernizacji przemysłu, instrumenty potrzebują bogatych wyjść do automatyzacji. Tradycyjne przepływomierze często mają ograniczone wyjścia, które nie spełniają potrzeb na miejscu i wymagają wymiany w oryginalnych pozycjach. Flo-Instruments wprowadza przepływomierz in-line z pełną konstrukcją prostego odcinka rury, bez strat ciśnienia, podwójnym połączeniem złączkowym i prostą instalacją.

Kluczowe Korzyści

Zaawansowany Wyświetlacz

Czteroliniowy wyświetlacz OLED pokazujący datę, sygnał, dane chwilowe i skumulowane. Wyraźna widoczność w słabym oświetleniu i przyciemnionych środowiskach.

Przyjazny Interfejs Użytkownika

Innowacyjna metoda menu rozwijanego z czterema przyciskami dotykowymi dla łatwej konfiguracji. Obsługuje przełączanie języków chińskiego uproszczonego, chińskiego tradycyjnego i angielskiego.

Solidna Konstrukcja

Klasa IP66 z konstrukcją formowaną wtryskowo. Podwójne połączenie złączkowe dla łatwej i niezawodnej instalacji.

Wymiary Produktu

Model	Nominalna Średnica Rury	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Jednostka: mm
Uwaga: "L" to długość odcinka rury odciętego podczas instalacji; "D" to średnica zewnętrzna zainstalowanego odcinka rury.

Kompatybilne Media

Od momentu wprowadzenia na rynek produkt ten jest szeroko stosowany w branży urządzeń czyszczących. Ze względu na prostą instalację, obsługę i niezawodne parametry pomiarowe, nadal rozszerza się na nowe branże.

Główne branże: półprzewodniki, żywność, medycyna, woda pitna, detergenty, druk i barwienie, produkty chemiczne itp.

Przykłady Mierzonych Mediów

Rozcieńczony kwas siarkowy
Alkohol
Węglowodór
Alkohol
Chlorek sodu
Węglan sodu
Trietyloamina
Etylenodiamina
Tlenek propylenu

W miarę rozszerzania się rynku, stale odkrywamy nowe mierzalne media. Zachęcamy użytkowników do dzielenia się zastosowaniami, aby pomóc nam w ciągłym wzbogacaniu i ulepszaniu naszych produktów.

Kryteria Mierzalnych Mediów

Stabilny przepływ w rurociągu
Ciśnienie utrzymywane na poziomie 0,3 MPa
Brak bąbelków (kawitacji) powstających w wyniku przepływu

Zmierzono wiele innych mediów - zapraszamy do konsultacji.

Specyfikacje Techniczne

Nazwa Produktu FL101 Ultradźwiękowy Przepływomierz In-line

Dokładność ±1,0% (0,3 m/s~5,0 m/s)

Prędkość Przepływu 0,1 m/s~10,0 m/s

Liniowość ±1,0% (0,3 m/s-5,0 m/s)

Powtarzalność 0,40%

Czas Reakcji 500 ms

Wyświetlacz 1,54" 240*240 IPS LCD obrót o 360°

Język Menu Chiński uproszczony/Chiński tradycyjny/Angielski

Jednostka Wyświetlania m³/h, LPM, ml/min, GPM, LPH

Dane Wyświetlane Przepływ chwilowy, prędkość, objętość netto skumulowana, objętość skumulowana pojedyncza, maksymalne/minimalne wartości dzienne

Sumator 7-cyfrowy sumator przepływu

Dane Skumulowane 10 lat 64 miesiące 64 dni

Klawisz Operacyjny Cztery przyciski dotykowe

Bateria Kalendarzowa CR1220

Zasilanie 24VDC@3W

Wyjście Analogowe 4-20mA, maksymalne obciążenie 600Ω

Interfejs Komunikacyjny RS485, obsługa protokołu ModBus RTU

Wyjście przekaźnikowe (Opcjonalnie) 30VDC@1A, częstotliwość przełączania poniżej 2Hz

Media Woda, roztwory, odczynniki chemiczne (zanieczyszczenia ≤ 4%) itp.

Poziom Ochrony IP66

Metoda Instalacji Zintegrowane odcinki rur, rury PVC-U połączone złączkami

Rozmiar Rury OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")

Materiał Odcinka Rury UPVC

Temperatura Mediów 0°C-60°C

Temperatura Robocza -10°C-50°C

Wilgotność Otoczenia Wilgotność względna 0%-95%, bez kondensacji

Dopuszczalna Lepkość <300CST (mm²/s)

Długość Kabla Standard: 2m (6,6 stopy). Możliwość przedłużenia do 20m (66 stóp)

Przewodnik Instalacji

1. Cięcie Rury

Zgodnie z wymaganiami wyboru punktu instalacji, odciąć odcinek rury w miejscu instalacji.

2. Włożenie Nakrętek do Rury

Odkręcić dwie nakrętki od miernika i włożyć je do rury.

3. Klejenie Złączek Rur

Nałożyć klej do PVC na dwie złączki rur na przyrządzie i włożyć je do rur.

4. Instalacja Przepływomierza

Umieścić miernik pośrodku i dokręcić nakrętkę, aby zakończyć instalację. Zwrócić uwagę na kierunek przepływu podczas instalacji.

5. Włączenie i Uruchomienie

Podłączyć drugi koniec kabla do zasilacza 24V DC, włączyć zasilanie i obserwować.

Opakowanie i Akcesoria

Informacje o Zamówieniu

FL101	Kod	Zakres Rozmiaru Rury [DN & Cal & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Kod	Tryb Wyjścia
1	4-20mA, RS485, Przekaźnik

Kod	Długość Kabla
L	6,6 stopy (2m) (Jeśli nie wybrano, zostanie zastosowana domyślna)
L+	Na życzenie inne długości

Kompletny Przykład Zamówienia: FL101 | A | 1 | L
