Name: FL101 ultradźwiękowy przepływomierz zaciskowy do sieci ciepłowniczych
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: FL101

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Zasilacz 24 V DC Przepływomierz ultradźwiękowy z zaciskiem, Interfejs komunikacyjny RS485 Przepływomierz ultradźwiękowy wbudowany w linię, Dokładność ±1


Zasilanie:	24 V prądu stałego	Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU	Zakres przepływu:	0,1 m/s ~ 10 m/s
Dokładność:	±1,0%	Zakres średnic rur:	OD20,OD25,OD32,OD40

Zasilanie:	24 V prądu stałego
Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zakres przepływu:	0,1 m/s ~ 10 m/s
Dokładność:	±1,0%
Zakres średnic rur:	OD20,OD25,OD32,OD40

FL101 ultradźwiękowy przepływomierz zaciskowy do sieci ciepłowniczych

FL101 Klempa na ultradźwiękowym przepływometerze dla ciepła międzynarodowego

Przegląd produktu

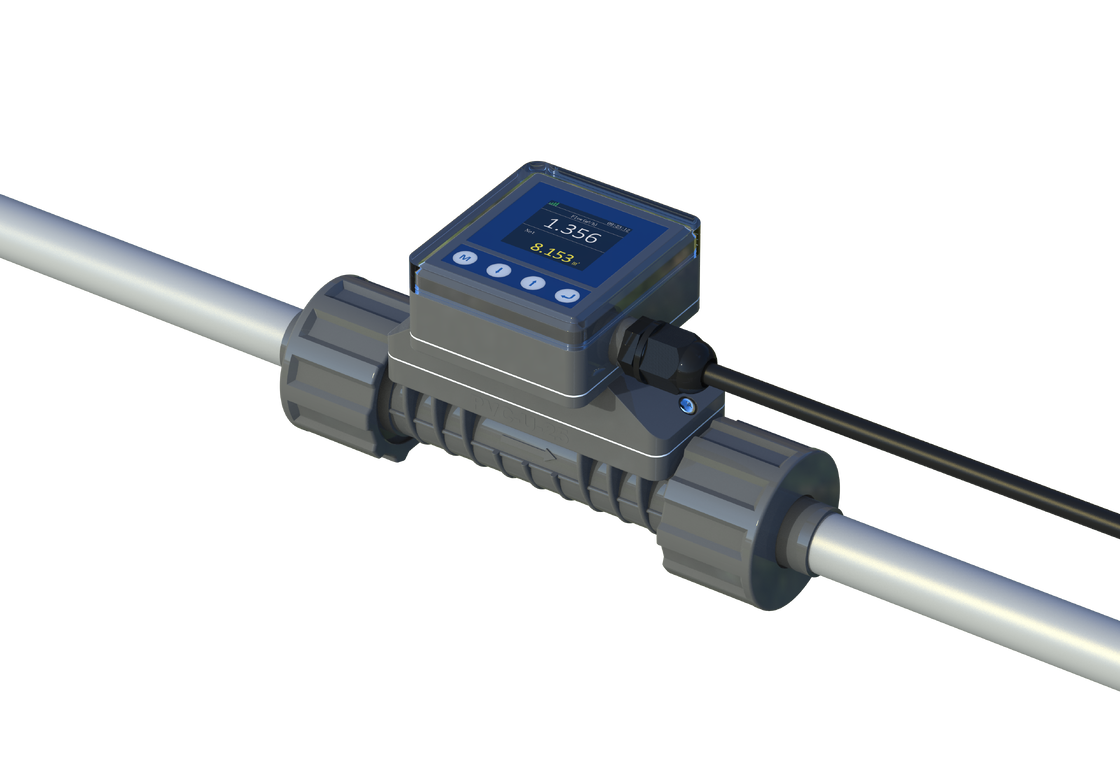

FL101 Ultrasonic In-Line Flow Meter

FL101 jest specjalnie zaprojektowany do pomiaru przepływu różnych płynów w rurociągach, umożliwiając pomiar przepływu w czasie rzeczywistym w procesach produkcyjnych.sygnały analogowe, a także ułatwić pomiar i kontrolę procesów produkcyjnych.

Z wymaganiami modernizacji przemysłu, instrumenty potrzebują bogatych wyników, aby osiągnąć automatyzację.Tradycyjne przepływomierze często mają ograniczone wyjścia, które nie mogą zaspokoić potrzeb na miejscu i wymagają wymiany w oryginalnych pozycjach. Flo-Instruments rozwiązuje ten problem za pomocą przepływoomierza w linii z pełną prostą konstrukcją rury bez utraty ciśnienia, podwójnym połączeniem i prostą instalacją.

Główne korzyści

Zaawansowana technologia pomiarowa

Wbudowany zaawansowany układ pomiarowy z rozdzielczością czasu do 20ps

Wyraźny wyświetlacz

Czterostronny wyświetlacz OLED wyświetlający datę/sygnał/instantane/akumulowane dane. Łatwo odczytywać w środowiskach o niskim oświetleniu i słabym oświetleniu.

Interfejs przyjazny dla użytkownika

Innowacyjna metoda menu z listą rozwijaną. Cztery przyciski dotykowe dla łatwej konfiguracji. Wspiera przełączanie języków chińskiego i angielskiego.

Niezawodna konstrukcja

IP66 z strukturą formowania wtryskowego, podwójne połączenie dla łatwej i niezawodnej instalacji

Wymiary produktu

Model	Nominalna średnica rury	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Jednostka: mm

Uwaga:
"L" oznacza długość przejścia rury odciętego podczas montażu;
"D" oznacza zewnętrzną średnicę zainstalowanej sekcji rury.

Kompatybilne media

Od momentu wprowadzenia na rynek produkt ten jest szeroko stosowany w przemyśle sprzętu czyszczącego.jest stale promowany w nowych branżach.

Główne branże:półprzewodniki, żywność, leki, woda pitna, detergenty, drukowanie i barwienie, produkty chemiczne itp.

Przykłady mediów mierzonych:

Kwas siarkowy rozcieńczony
Węgiel
Węglowodory
Alkohol
Chlorek sodu
Węglan sodu
Trietyloamina
Etylenodiamina
tlenek propylenu

Wraz z rozwojem rynku, nadal odkrywamy więcej mierzalnych mediów. Zachęcamy użytkowników do udostępniania aplikacji, które pomogą nam stale wzbogacać i ulepszać nasze produkty.

Określenie mediów mierzalnych:

Przepływ środka w rurociągu jest stabilny
Ciśnienie utrzymywane jest na poziomie 0,3 MPa
Nie powstaną bąbelki (kawitacja) z powodu przepływu

Zmierzono wiele innych mediów - zapraszamy do konsultacji w odniesieniu do konkretnych zastosowań.

Specyfikacje techniczne

Nazwa produktu	FL101 Ultrasonic In-line Flow Meter
Dokładność	±1,0% (0,3 m/s~5,0 m/s)
Prędkość przepływu	0.1m/s~10.0m/s
Liniowość	±1,0% (0,3 m/s-5,0 m/s)
Powtarzalność	0.40%
Czas reakcji	500 ms
Wyświetlacz ekranu	1.54' 240*240 IPS LCD 360° obrót (dla łatwego odczytu)
Język menu	Chiński uproszczony / Chiński tradycyjny / Angielski
Jednostka wyświetlania	Wspiera wybór jednostek metrycznych i imperialnych, m3/h, LPM, ml/min, GPM, LPH, fabryczna domyślna jednostka to LPM
Wyświetlanie danych	Natychmiastowy przepływ, natychmiastowa prędkość przepływu, wolumen netto kumulacyjny, pojedyncza wolumen kumulacyjny, wartość maksymalna dzienna, wartość minimalna dzienna, wolumen kumulacyjny dzienny/miesięczny/roczny
Łącznik	7-cyfrowy totalizator przepływu
Dane kumulacyjne	10 lat 64 miesiące 64 dni
Klucz operacyjny	Cztery przyciski dotykowe
Akumulator kalendarzowy	CR1220
Zasilanie	24VDC@3W
Wyjście analogowe	4-20mA, maksymalne obciążenie 600Ω
Interfejs komunikacji	RS485, obsługa protokołu ModBus RTU
Wyjście przekaźnika	(nieobowiązkowe) 30VDC@1A, częstotliwość przełączania mniejsza niż 2 Hz
Media	Woda, roztwory, odczynniki chemiczne (niedostępności ≤ 4%), itp.
Poziom ochrony	IP66
Sposób instalacji	Sekcje rur są zintegrowane, a rury PVC-U są połączone łączami (złącza ślizgowe)
Wielkość rur	OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2")
Materiał sekcji rur	UPVC
Temperatura nośnika	0°C-60°C
Temperatura pracy	-10°C-50°C
Wilgotność otoczenia	Wilgotność względna 0%-95%, bez kondensacji
Wykorzystywana lepkość	< 300 CST (mm2/s)
Długość kabla	Standardowy: 2 m (6,6 stóp).

Przewodnik instalacyjny

1- Przecinam rurę.

Zgodnie z wymaganiami dotyczącymi wyboru miejsca montażu, przeciąć odcinek rury w miejscu montażu.

2Wprowadź orzechy do rurki.

Odkręć dwie orzechy z licznika i wprowadź je do rury.

3Przylejcie łączniki rurowe

Nałożenie kleju z PVC na dwa złącza rur na przyrodzie i podłączenie ich do rur.

4. Zainstaluj przepływometer

Umieść licznik w środku i zaciśnij orzech, aby zakończyć instalację; zwracaj uwagę na kierunek przepływu podczas instalacji.

5Włącz i uruchom.

Podłącz drugi koniec kabla do zasilania prądu stałego 24 V, włącz i obserwuj.

Opakowanie i akcesoria

Informacje o zamówieniu

Wybór rozmiaru rur

Kod	Zakres rozmiarów rur [DN & Inch & OD]
A	DN15 1/2" OD20
B	DN20 3/4" OD25
C	DN25". "OD32".
D	DN32 1/1/4" OD40

Wybór trybu wyjścia

Kod	Tryb wyjścia
1	4-20mA, RS485, przekaźnik

Wybór długości kabla

Kod	Długość kabla
L	6.6ft(2m) (Jeśli nie ma wyboru, zostanie on odrzucony)
L+	Na żądanie inne długości

Przykład pełnego zamówienia

FL101 A 1 L- Pełne informacje o zamówieniu
