Name: FL101 zacisk na przepływometerze oleju
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Flo-Instru

Orzecznictwo: ISO:9001, CE

Numer modelu: FL101

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Szczegóły pakowania: Konwencjonalne opakowanie

Czas dostawy: 3-5 dni roboczych

Zasady płatności: T/T

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Zasilacz 24 V DC Przepływomierz ultradźwiękowy z zaciskiem, Interfejs komunikacyjny RS485 Przepływomierz ultradźwiękowy wbudowany w linię, Dokładność ±1


Zasilanie:	24 V prądu stałego	Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zakres przepływu:	0,1 m/s ~ 10 m/s	Dokładność:	±1,0%
Zakres średnic rur:	OD20,OD25,OD32,OD40	Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°

Zasilanie:	24 V prądu stałego
Interfejs komunikacyjny:	RS485, Obsługa protokołu Modbus RTU
Zakres przepływu:	0,1 m/s ~ 10 m/s
Dokładność:	±1,0%
Zakres średnic rur:	OD20,OD25,OD32,OD40
Wyświetlacz:	Obrót LCD 1,54'' 240*240 IPS o 360°

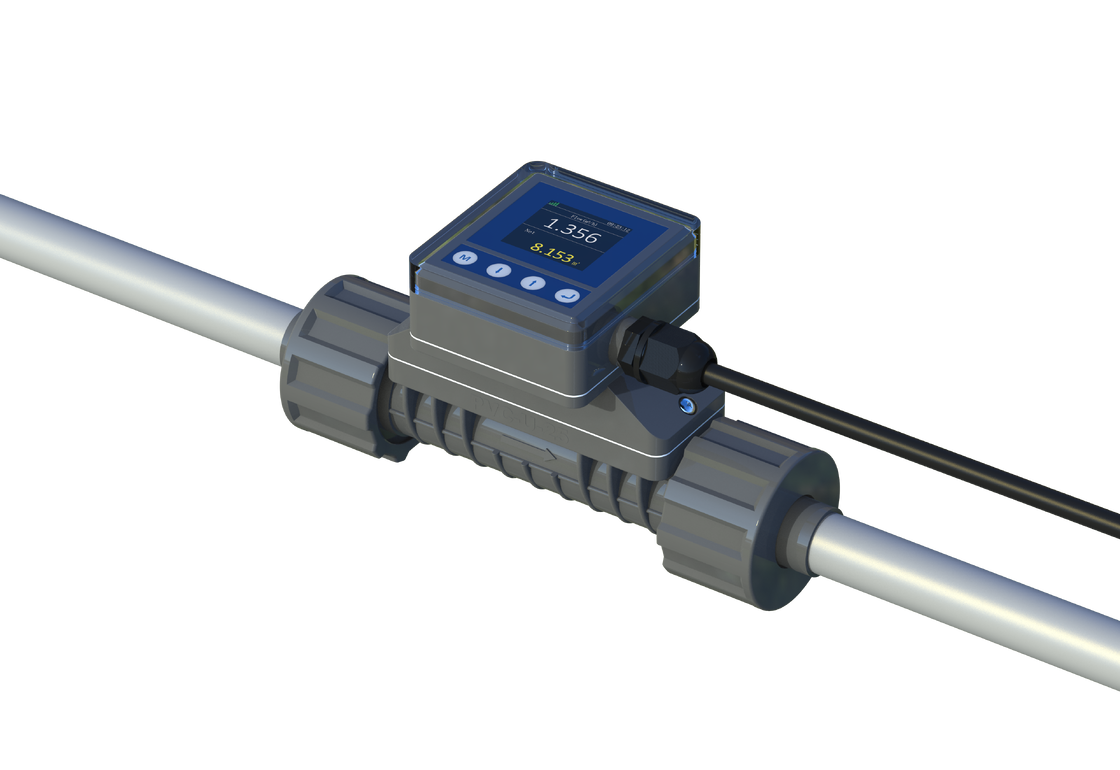

FL101 zacisk na przepływometerze oleju

FL101 Klamy na przepływometrze do oleju

Przegląd produktu

In-Line Ultrasonic Flow Meter FL101 jest specjalnie zaprojektowany do pomiaru przepływu różnych płynów w rurociągach, umożliwiając pomiar przepływu w czasie rzeczywistym w procesach produkcyjnych.Instrument emituje sygnały cyfrowe, sygnały analogowe i inne, aby ułatwić pomiary i kontrolę procesów produkcyjnych.

W związku z wymaganiami w zakresie modernizacji przemysłu, które wymagają bogatszych wyników dla automatyzacji, tradycyjne przepływomierze o prostszych wynikach często nie są wystarczające.Flo-Instruments rozwiązuje ten problem z przepływom w linii wyposażony w całkowicie prostą konstrukcję rury bez utraty ciśnienia, podwójne połączenie i prosta instalacja.

Główne korzyści

Zaawansowane pomiary

Wbudowany zaawansowany układ pomiarowy z rozdzielczością czasu do 20ps

Czterostronny wyświetlacz OLED wyświetlający datę, sygnał, natychmiastowe i gromadzone dane

Jasna widoczność w środowiskach o niskim oświetleniu i słabym oświetleniu

Interfejs przyjazny dla użytkownika

Innowacyjna metoda menu listy rozwijanej

Cztery przyciski dotykowe dla łatwej konfiguracji

Zmiana języków chińskiego uproszczonego, tradycyjnego chińskiego i angielskiego

Niezawodna konstrukcja

Klasyfikacja ochrony IP66

Struktura formowania wtryskowego

Podwójne połączenie łącza dla łatwej i niezawodnej instalacji

Wymiary produktu

Model	Nominalna średnica rury	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Jednostka:mm

Uwaga:"L" to długość odciętego odcinka rury podczas montażu; "D" to zewnętrzna średnica zainstalowanego odcinka rury.

Kompatybilne media

Od momentu wprowadzenia na rynek produkt ten jest szeroko stosowany w przemyśle sprzętu czyszczącego.Kontynuuje ekspansję do nowych gałęzi przemysłu..

Główne branże:półprzewodniki, żywność, leki, woda pitna, detergenty, drukowanie i barwienie, produkty chemiczne itp.

Przykłady mediów mierzonych:

Kwas siarkowy rozcieńczony
Węgiel
Węglowodory
Alkohol
Chlorek sodu
Węglan sodu
Trietyloamina
Etylenodiamina
tlenek propylenu

Wraz z rozwojem rynku, nadal odkrywamy nowe, mierzalne media. Zachęcamy użytkowników do udostępniania aplikacji, które pomogą nam stale wzbogacać i ulepszać nasze produkty.

Kryteria mierzalne dla mediów:

Stabilny przepływ w rurociągu
Ciśnienie utrzymywane na poziomie 0,3 MPa
Brak pęcherzyków (kawitacji) powstałych z powodu przepływu

Zmierzono wiele innych mediów - zapraszamy do konsultacji w odniesieniu do konkretnych zastosowań.

Specyfikacje techniczne

Nazwa produktu:FL101 Ultrasonic In-line Flow Meter

Dokładność:±1,0% (0,3 m/s~5,0 m/s)

Prędkość przepływu:0.1m/s~10.0m/s

Liniowość:±1,0% (0,3 m/s-5,0 m/s)

Powtarzalność:0.40%

Czas reakcji:500 ms

Wyświetlacz:1.54" 240*240 IPS LCD 360° obrót

Język menu:Chiński uproszczony / Chiński tradycyjny / Angielski

Jednostka wyświetlania:Wspiera wybór jednostek metrycznych i imperialnych

Wyświetlanie danych:Natychmiastowy przepływ, prędkość przepływu, skumulowane objętości

Łącznie:7-cyfrowy totalizator przepływu

Dane kumulacyjne:10 lat 64 miesiące 64 dni

Klucz operacyjny:Cztery przyciski dotykowe

Akumulator kalendarzowy:CR1220

Zasilanie:24VDC@3W

Wyjście analogowe:4-20mA, maksymalne obciążenie 600Ω

Interfejs komunikacji:RS485, obsługa protokołu ModBus RTU

Wyjście przekaźnika:(nieobowiązkowe) 30VDC@1A

Media:Woda, roztwory, odczynniki chemiczne (niedostępności ≤ 4%), itp.

Poziom ochrony:IP66

Sposób instalacji:Włączone sekcje rur, rury PVC-U połączone łącznikami

Rozmiar rury:OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2")

Materiał sekcji rur:UPVC

Temperatura nośnika:0°C-60°C

Temperatura pracy:-10°C-50°C

wilgotność otoczenia:Wilgotność względna 0%-95%, bez kondensacji

Wykorzystywana lepkość:< 300 CST (mm2/s)

Długość kabla:Standard: 2m (6,6ft), rozszerzalny do 20m (6,6ft)

Przewodnik instalacyjny

Krok 1: Przecinanie rury

Zgodnie z wymaganiami dotyczącymi wyboru miejsca montażu, przeciąć odcinek rury w miejscu montażu.

Krok 2: Wprowadź orzechy do rury

Odkręć dwie orzechy z licznika i wprowadź je do rury.

Krok 3: Złącza do rur kleju

Nałożenie kleju z PVC na dwa złącza rur na przyrodzie i podłączenie ich do rur.

Krok 4: Zainstalowanie pomiaru przepływu

Umieść licznik w środku i zaciśnij orzech, aby zakończyć instalację.

Krok 5: Włącz i uruchom

Podłącz drugi koniec kabla do zasilania prądu stałego 24 V, włącz i obserwuj działanie.

Zawartość opakowania

Informacje o zamówieniu

FL101	Kod	Zakres rozmiarów rur [DN & Inch & OD]
	A	DN15 1/2" OD20
	B	DN20 3/4" OD25
	C	DN25". "OD32".
	D	DN32 1/1/4" OD40

Kod	Tryb wyjścia
1	4-20mA, RS485, przekaźnik

Kod	Długość kabla
L	6.6ft(2m) - domyślnie, jeśli nie określono wyboru
L+	Inne długości dostępne na żądanie

Przykład pełnego zamawiania:FL101 A 1 L
